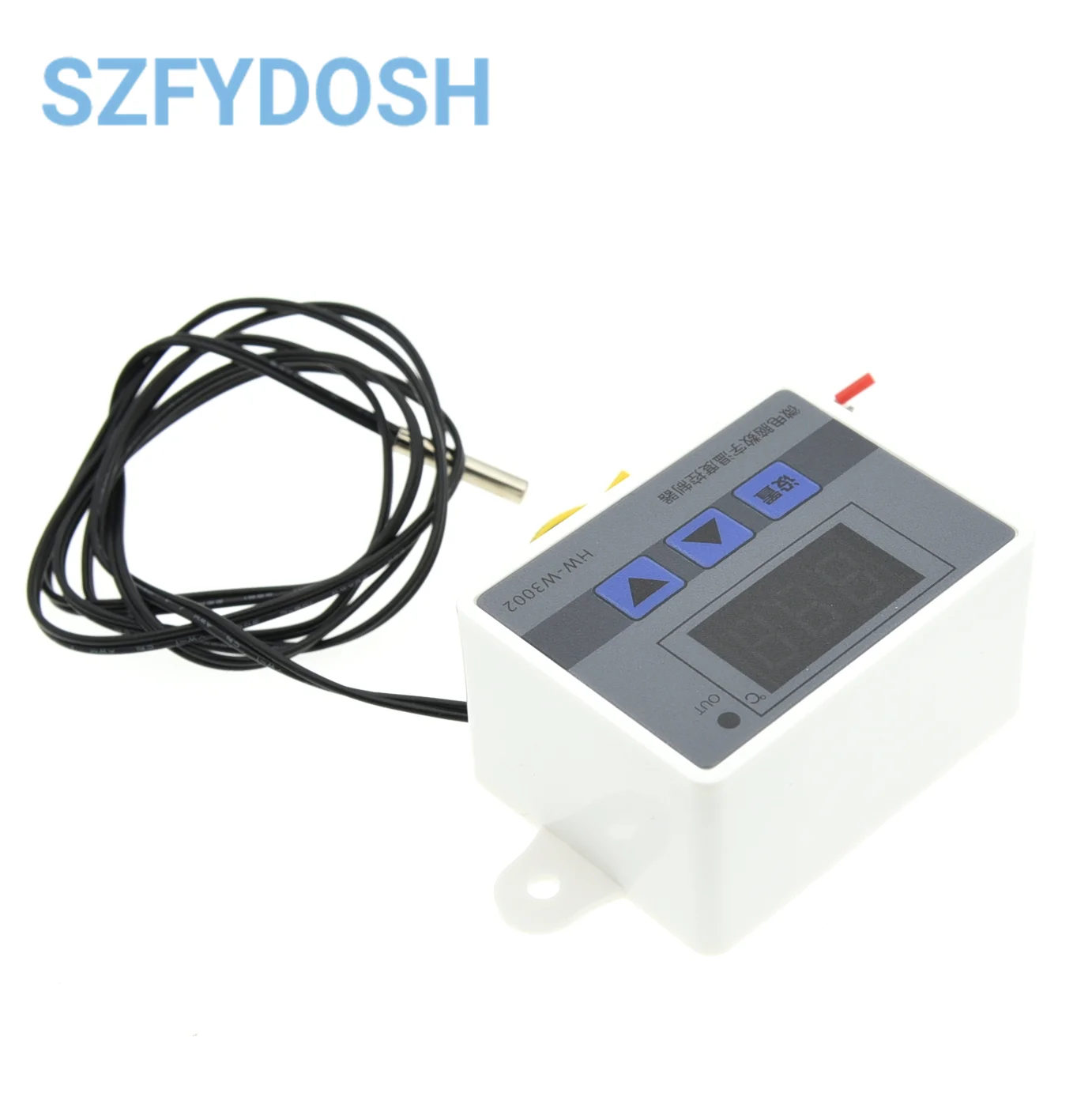

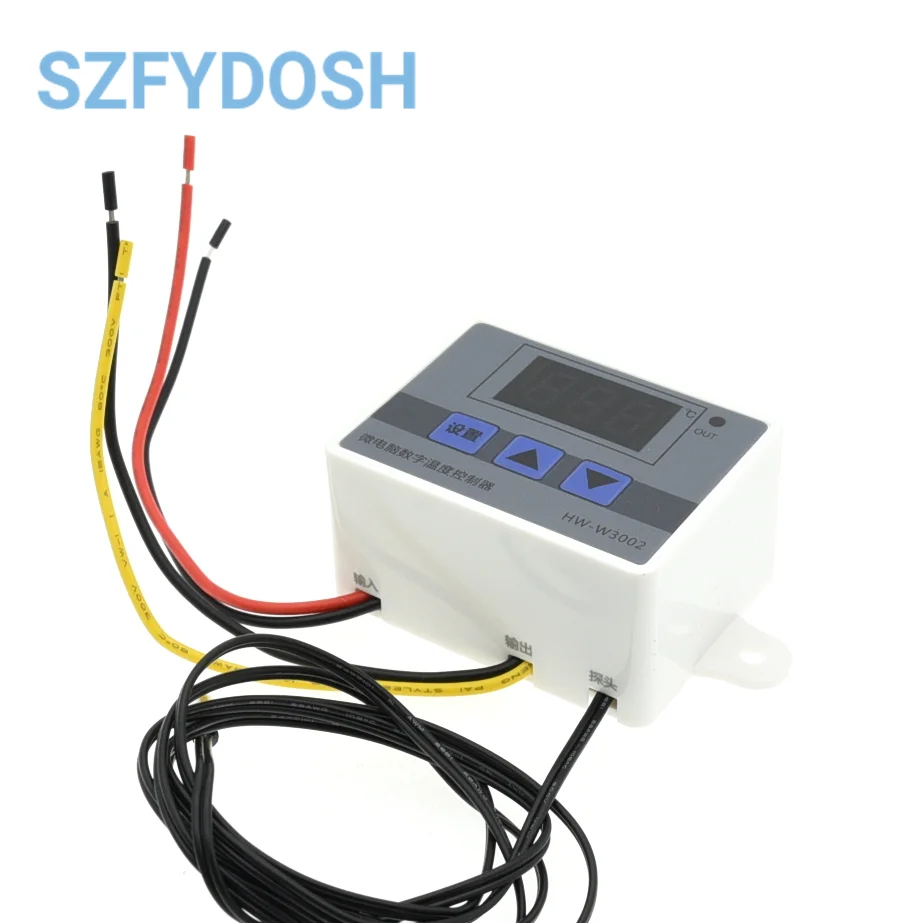

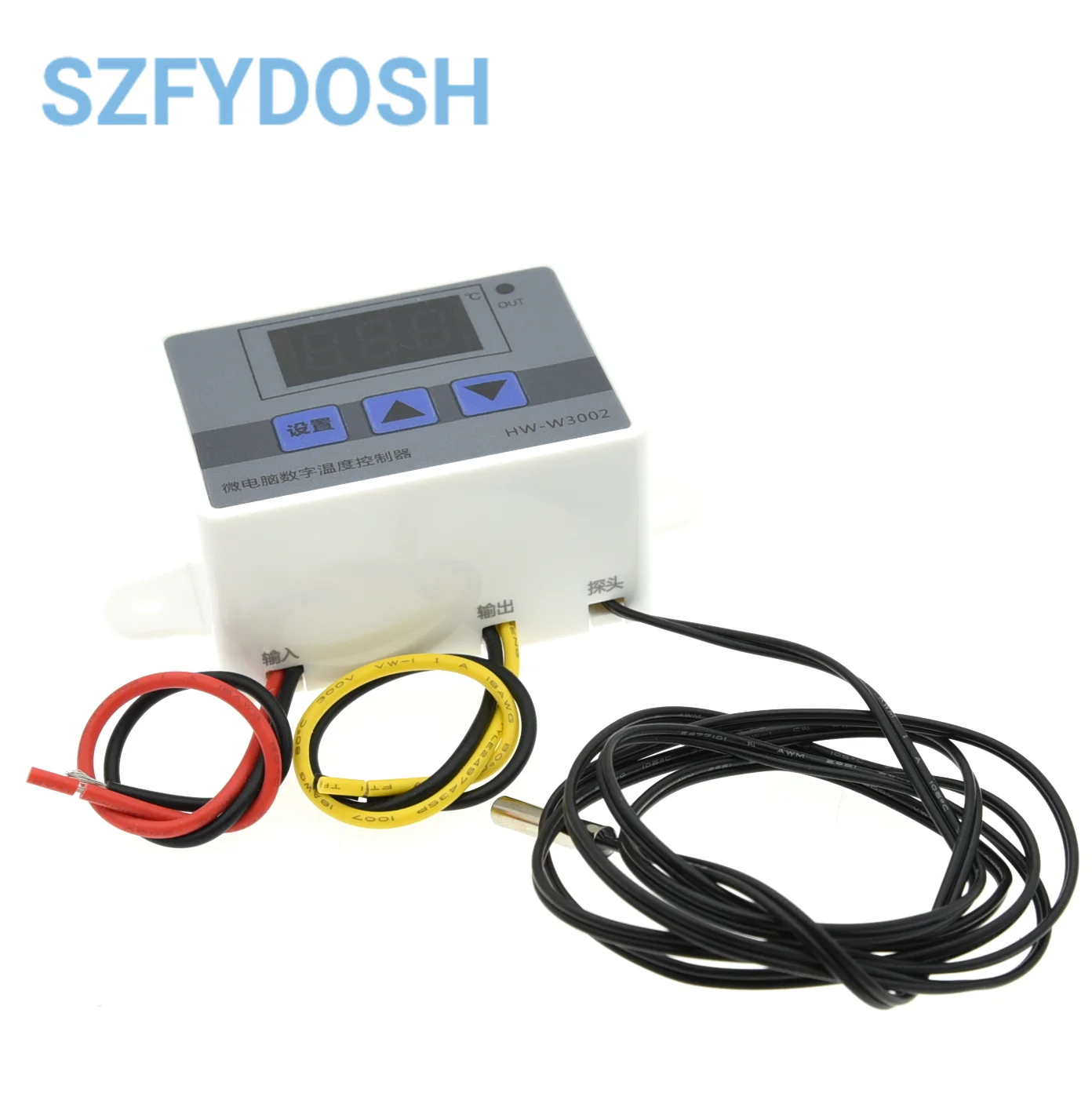

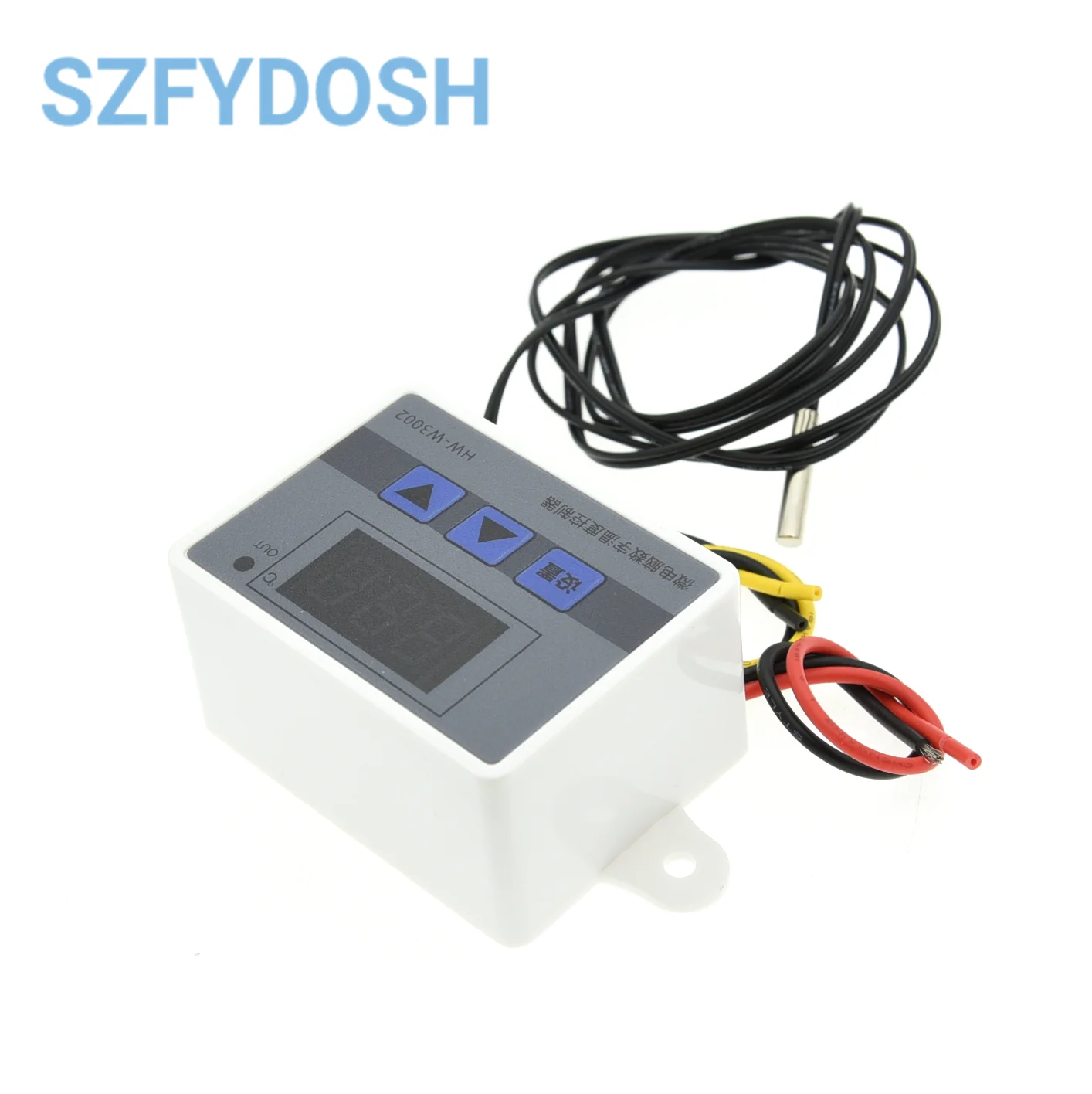

24 V/220 V W3002 régulateur de température numérique micro-ordinateur Thermostat thermorégulateur chaleur température froide Thermostat interrupteur de commande

Paramètres du produit :

Nom du produit : contrôleur de température par micro-ordinateur.

Nom du produit : HW-W3002

Tension d'alimentation : DC12v, DC24v, AC220V trois versions peuvent être sélectionnées

Plage de température :-50~11o℃

Précision de la mesure de la température : ±o.1℃

Plage de contrôle de la température : -50 ~ 110℃

Précision de la mesure de la température : ± 0,1℃

Sonde de température : la sonde étanche de 1 m est standard

Environnement Applicable:-15 ~ 55℃, 20 % ~ 85 % HR

Type de sortie : Sortie directe

Taille d'apparence: 60*45*31mm

Les paramètres définissent la table

Introduction au code et aux fonctions

Réglage du PO à la température de démarrage

Appuyez sur le bouton de réglage pour entrer dans le menu interne. Paramètres par défaut

Affiché « PO », puis appuyez à nouveau sur le bouton de réglage, réglez la température en appuyant sur les boutons haut et bas.

Réglage P1 pour arrêter la température

Appuyez sur le bouton de réglage pour entrer dans le menu interne, chiffres affichés « PO », changez-le en « Pl » en appuyant sur les boutons haut et bas, puis appuyez à nouveau sur le bouton de réglage. Température arrêtée par prérégner les boutons haut et bas.

Réglage P2 pour corriger la température

Entrez dans le menu interne de la même manière, passez à P2 en appuyant sur haut et bas, appuyez à nouveau sur le bouton Set et réglez la température d'étalonnage requise en appuyant sur haut et bas.(Remarque : dans le réglage, si la valeur de température détectée est de 0,5℃ supérieure à la valeur réelle de la température, la température d'étalonnage à régler est de 0,5℃.Si la valeur mesurée est de 1℃ inférieure à la température réelle, la température d'étalonnage doit être réglée sur 1℃.Température de détection + température d'étalonnage = température réelle.

P3 Définir un démarrage différé

Appuyez sur le bouton de réglage pour entrer dans le menu interne, en passant en P3 en appuyant sur les boutons haut et bas. Appuyez ensuite sur le réglage.

bouton à nouveau et définissez le temps retardé (Unité : minute) en appuyant sur le bouton haut et bas.(Remarque : le délai de fonction pour démarrer est utilisé pour

Réfrigération du compresseur. Il doit définir la valeur s'il est utilisé pour le réfrigérateur. Habituellement, il est réglé sur 3 à 6 minutes en fonction de la taille de retour du compresseur. S'il n'est pas utilisé pour le compresseur ou si vous n'avez pas besoin de cette fonction de temps de retard, ouvrez simplement cet article.)

Réglage du mode de chauffage

Principaux points de réglage, température de démarrage < température d'arrêt (producteur jugant automatiquement le mode de chauffage)

Mode de réglage : appuyez sur le bouton de réglage pour entrer dans le menu interne, démarrage de la température en réglant la valeur « PO », arrêt de la température en réglant la valeur « PI ».

Cas d'utilisation :

Contrôlez le chauffe-eau, arrêté la température lors du chauffage jusqu'à 50°C. redémarrez le chauffage lorsque la température retombe à 40°℃.Les instructions comme suit,

ÉTAPE 1 : Assurez-vous que le mode de travail chauffe, température de démarrage < température d'arrêt.

ÉTAPE 2 : Appuyez sur le bouton de réglage pour entrer dans le menu interne, choisissez « POE » et appuyez sur le bouton de réglage pour régler la valeur « POE » sur 40°℃.

ÉTAPE 3 : Appuyez sur le bouton de réglage pour entrer dans le menu interne, choisissez « Pl » et appuyez sur le bouton de réglage pour régler la valeur « P1 » sur 50℃.

Réglage du mode de refroidissement

Point principal de réglage : température de démarrage > température d'arrêt (producteur jugant automatiquement le mode de refroidissement)

Mode de réglage : appuyez sur le bouton de réglage pour entrer dans le menu interne, démarrez la température en réglant la valeur « PO », arrêtez

température bv, valeur settina de « PI »

Cas d'utilisation :

Contrôlez le radiateur de l'armoire, arrêtez de travailler à la dissipation thermique 26℃.Démarrage du radiateur lorsque la température revient 30°C. Les instructions suivent,

ÉTAPE 1 : Assurez-vous que le mode de travail refroidit, température de démarrage > température d'arrêt.

ÉTAPE 2 : Appuyez sur le bouton de réglage pour entrer dans le menu interne, choisissez « POE » et appuyez sur le bouton de réglage pour définir la valeur « POE » à 30°℃.ÉTAPE 3 : Appuyez sur le bouton de réglage pour entrer dans le menu interne pour définir la valeur « PI à 26℃.

Exemples d'utilisation

À l'aide d'un examen, vous souhaitez contrôler la température du galuchot en 37,5℃~38C, comment configurer?

.Appuyez brièvement sur l'écran de la touche set PO, appuyez à nouveau brièvement sur la touche set

indique la température de démarrage actuelle, appuyez sur la touche haut/bas pour régler la température de démarrage de 37,5℃.(5s sans opération, sauvegarde et sortie automatiques)

-Appuyez brièvement sur l'affichage de l'écran Po de la touche set, appuyez sur le commutateur sur P1, appuyez brièvement sur la touche set pour afficher à nouveau la température d'arrêt actuelle, appuyez sur la touche haut/bas pour régler la température d'arrêt pour 38℃.

.Configuration, le thermostat sera un équipement de chauffage de contrôle de 37,5 C pour le chauffage, augmentation de la température jusqu'à 38℃ s'arrête, la température descend à 37,5 pendant un cycle de chauffage.

Je mesure réellement la température 35 C, le contrôleur de température selon 35,6°℃,comment calibrer?

.Appuyez brièvement sur l'affichage de l'écran PO de la touche set, appuyez sur le commutateur sur P2, appuyez à nouveau sur la touche set indique l'étalonnage de la température actuelle, appuyez sur la touche haut/bas pour régler l'étalonnage de -0,6℃ peut.(la température de la montre thermique est supérieure à la température de mesure réelle0,6℃)

Défaut commun

Si l'utilisateur règle accidentellement la valeur de température à l'envers, le voyant d'entrée sera légèrement lumineux et la charge ne fonctionnera pas, si dans cette situation. Veuillez vérifier si la valeur de la température réglée a été à l'envers.

Solution de configuration d'usine

· Maintenez la touche haut enfoncée et appuyez jusqu'à ce que l'écran affiche 888 pour restaurer les paramètres d'usine.

·LLL sur l'écran indique que la sonde de température n'est pas insérée, déconnectée ou endommagée. Remplacez-la.

·lf HHH s'affiche, la sonde de température est court-circuitée et dépasse la plage de détection de température.
