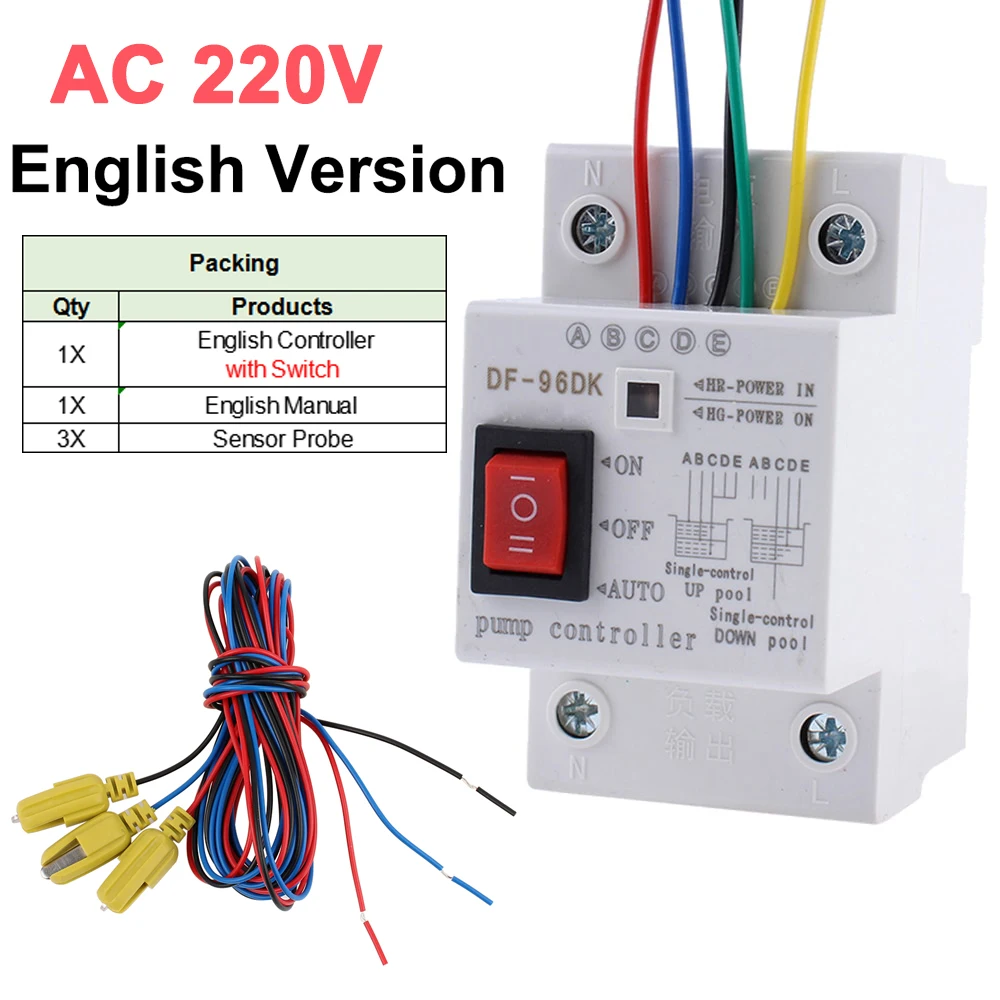

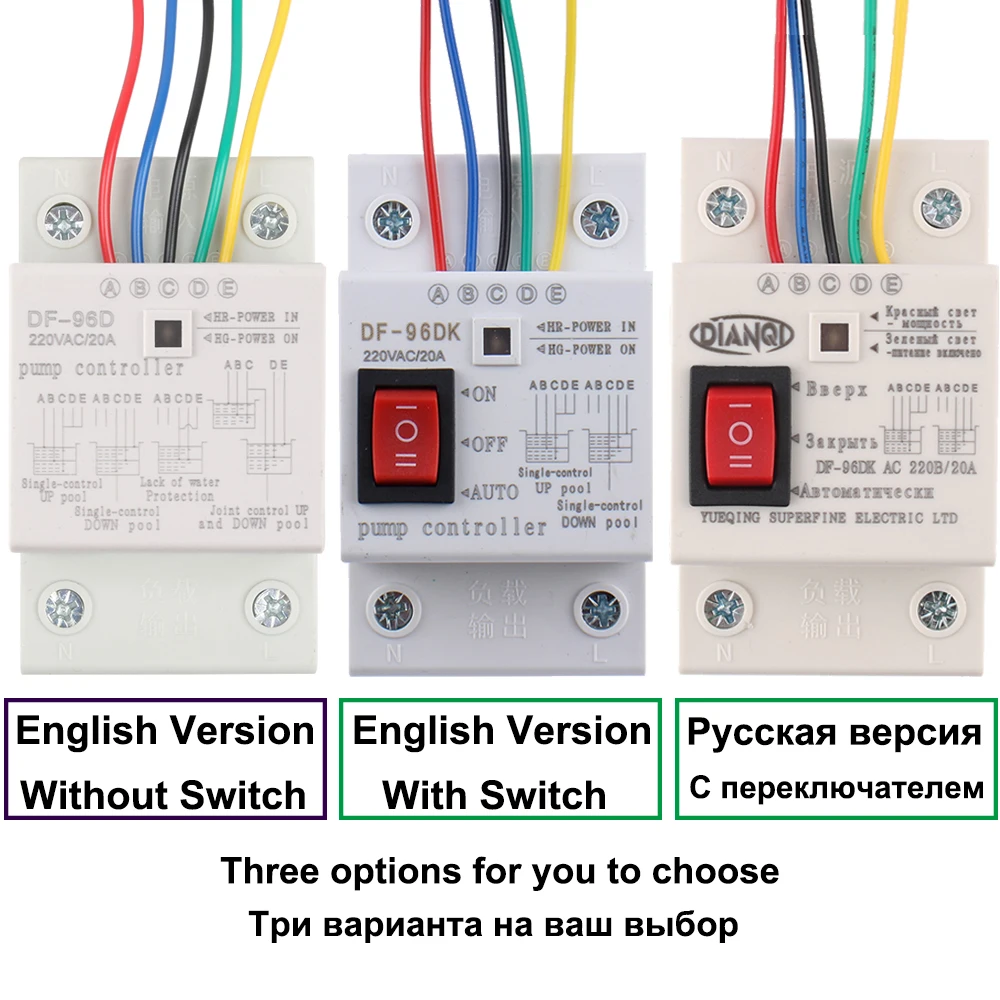

Commutateur DF-96D de contrôleur de niveau d'eau DF-96DK 20A 220V Capteur de détection de niveau de liquide précieux de l'eau Contrôleur de pompe à eau 2M Fils

Le forfait comprend:

1 interrupteur automatique de contrôleur de niveau d'eau.

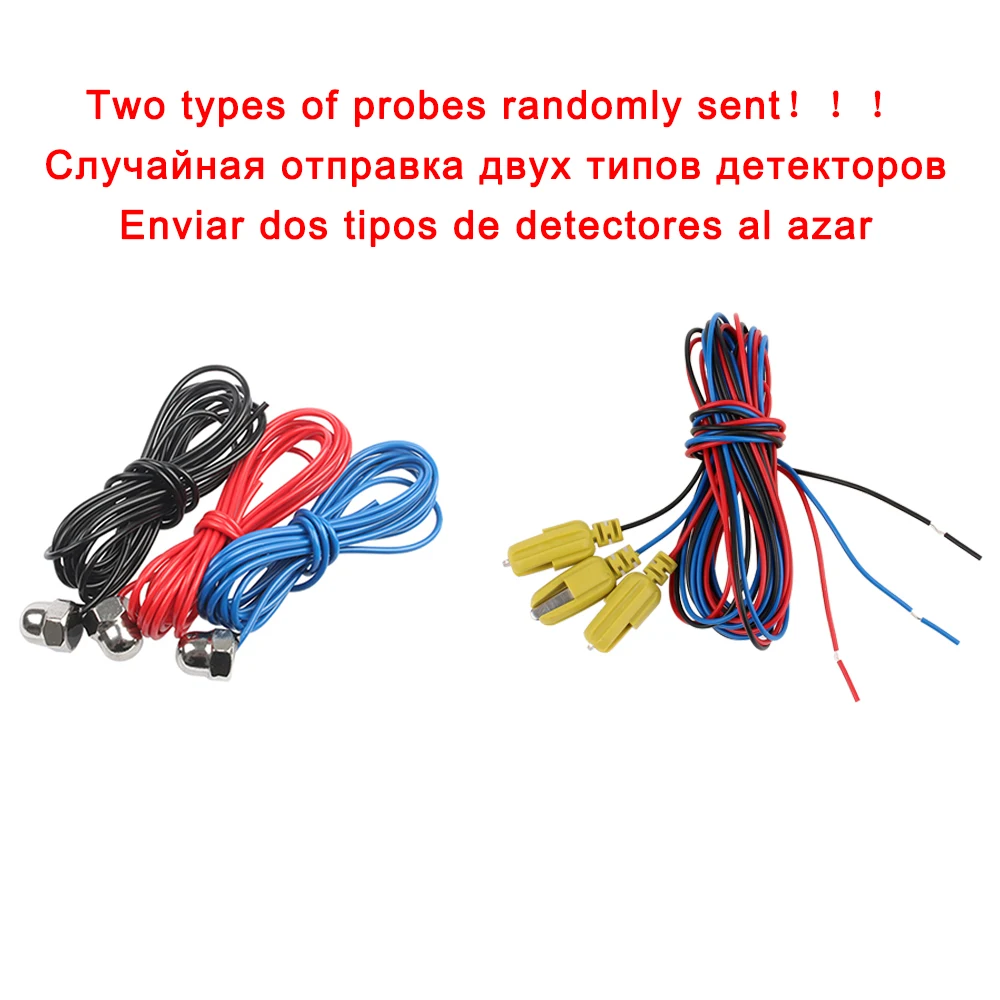

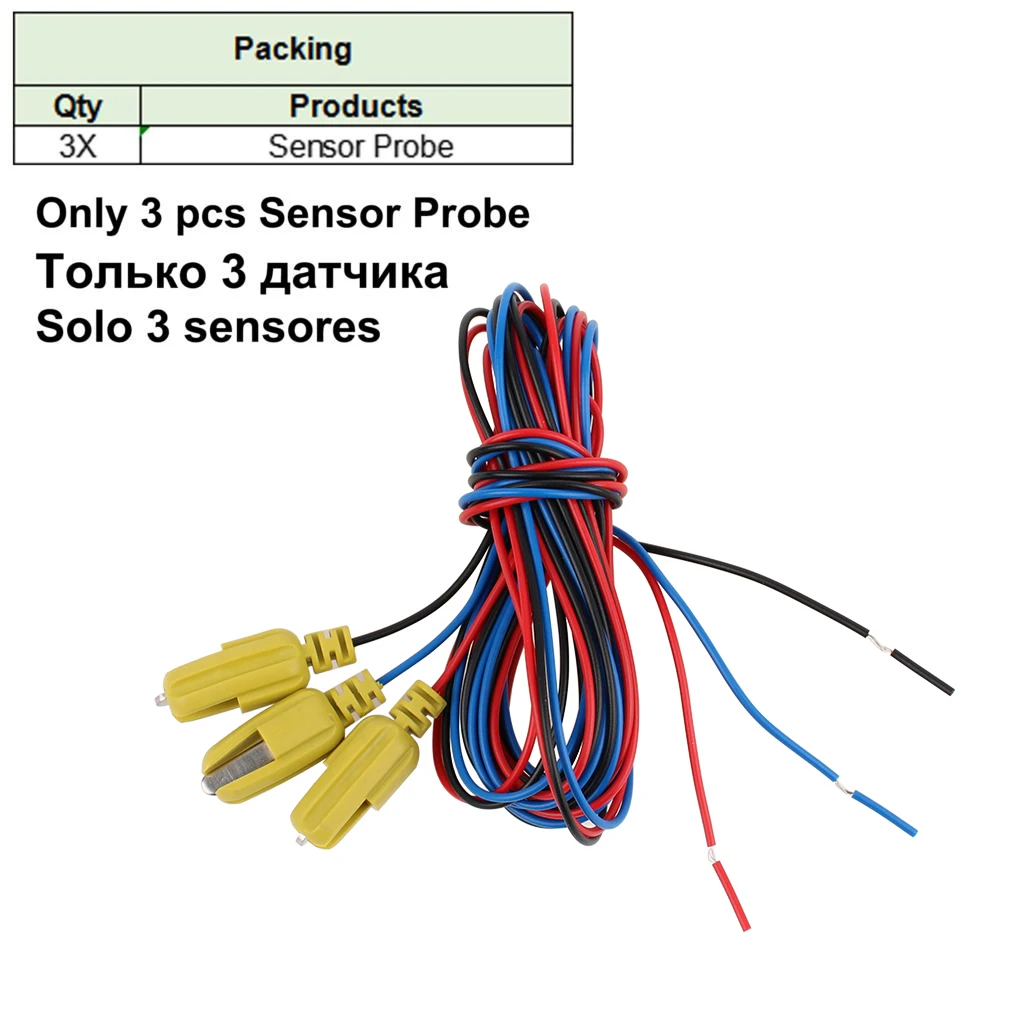

Capteur 3 pièces 200CM

Instructions d'installation de la piscine UP à commande unique (accumulation d'eau) illustrées en figure 1

A (rouge) : point de contrôle du niveau d'eau supérieur.Lorsque le niveau d'eau atteint le point A,

l'eau tactile de la sonde et le contrôleur peuvent arrêter la pompe automatiquement.

B(bleu)—Point de contrôle du niveau d'eau inférieur.Lorsque le niveau d'eau descend le point B,

la sonde hors de portée de l'eau et le contrôleur peuvent démarrer la pompe automatiquement.

C (noir) : doit être placé au fond de la piscine comme ligne commune.

D (vert) et E (jaune) sont connectés à C (noir).

Instructions d'installation de la piscine DOWN à commande unique (évacuation de l'eau) illustrées sur la figure 2.

E—Point de contrôle supérieur du niveau d’eau.Lorsque le niveau d'eau atteint le point E,

l'eau tactile de la sonde et le contrôleur peuvent démarrer la pompe automatiquement.

D—Point de contrôle du niveau d’eau inférieur.À mesure que le niveau de liquide descend le point D,

la sonde hors de portée de l'eau et le contrôleur peuvent arrêter la pompe automatiquement.

C—Doit être placé au fond de la piscine comme ligne commune.

A&B—déconnecté

1 .Manque de protection contre l'eau, instructions d'installation indiquées sur la figure 3.

C&D : points de contrôle du niveau d’eau inférieurs.Lorsque le niveau d'eau descend à ce point,

La sonde C ou D hors de portée de l'eau et le contrôleur peuvent arrêter la pompe automatiquement.

E&C — court-connecté ;

A&B—déconnecté

2 .Contrôle conjoint, instructions d'installation de la piscine vers le haut et vers le bas, illustrées sur la figure 4.

A—Point de contrôle du niveau d’eau supérieur dans la piscine UP.Lorsque le niveau d'eau atteint le point A, la sonde touche l'eau et le contrôleur peuvent arrêter la pompe automatiquement.

B—Point de contrôle du niveau d’eau inférieur dans la piscine UP.Lorsque le niveau d'eau descend sur un point A, la sonde hors de portée de l'eau et le contrôleur peuvent démarrer la pompe automatiquement.

C— Doit être placé au bas des piscines HAUT et BAS comme ligne commune.

D—Point de contrôle du niveau d’eau inférieur dans la piscine DOWN.Lorsque le niveau d'eau descend le point D, la sonde hors de portée et le contrôleur peuvent arrêter la pompe automatiquement.

E—Point de contrôle du niveau d’eau supérieur dans la piscine DOWN.Lorsque le niveau d'eau atteint le point E, la sonde atteint l'eau et le contrôleur peut démarrer la pompe automatiquement.Ensuite, la piscine commence à évacuer l'eau.Sinon, le point E est déconnecté

Utilisé pour résoudre le problème :

1.Allumé mais pas de travail :

un.Vérifiez que le voyant rouge est allumé ou non.Sinon, assurez-vous que la connexion est suffisamment bonne ;

2.Lorsque le niveau d'eau est supérieur ou inférieur aux sondes mais que la pompe ne démarre pas ou ne s'arrête pas automatiquement, veuillez le vérifier comme suit.

un.Si la sonde est placée trop haut ou trop bas afin que le niveau d'eau puisse l'atteindre ou hors de portée ;

b.La connexion de la ligne supérieure et inférieure ou de la sonde est luxée par erreur ou raccourcie ;

c. Pour vérifier si la sonde est rouillée ou non ou si la connexion est suffisamment bonne.

d. C- Vérifiez la ligne commune si elle est placée dans le fond le plus bas de la piscine.
