Diode électroluminescente LED sablier électronique bricolage Kit électronique 5V soudage amusant composant électronique formation aux compétences de soudage

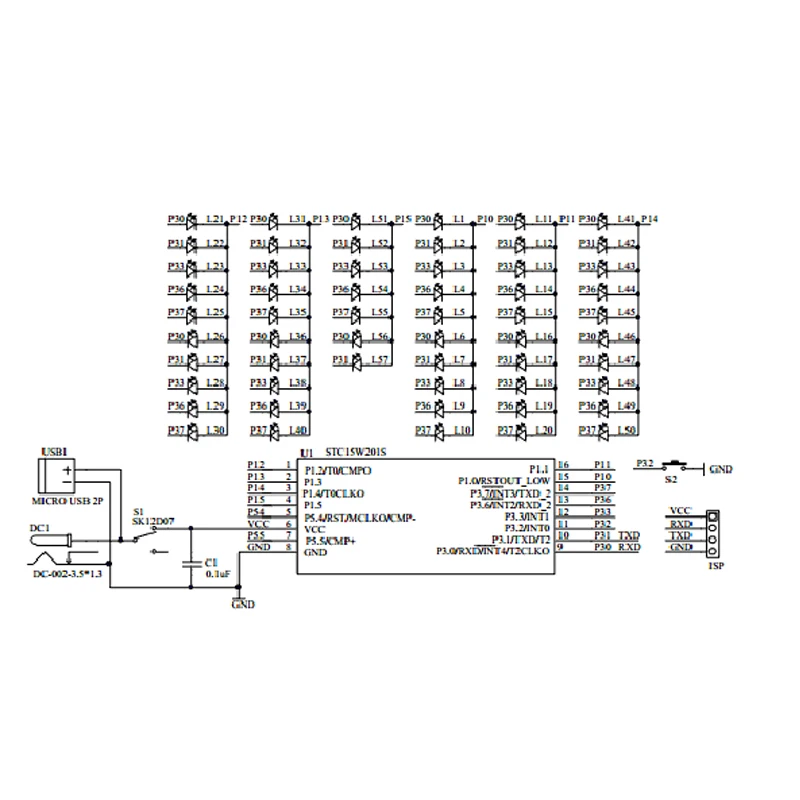

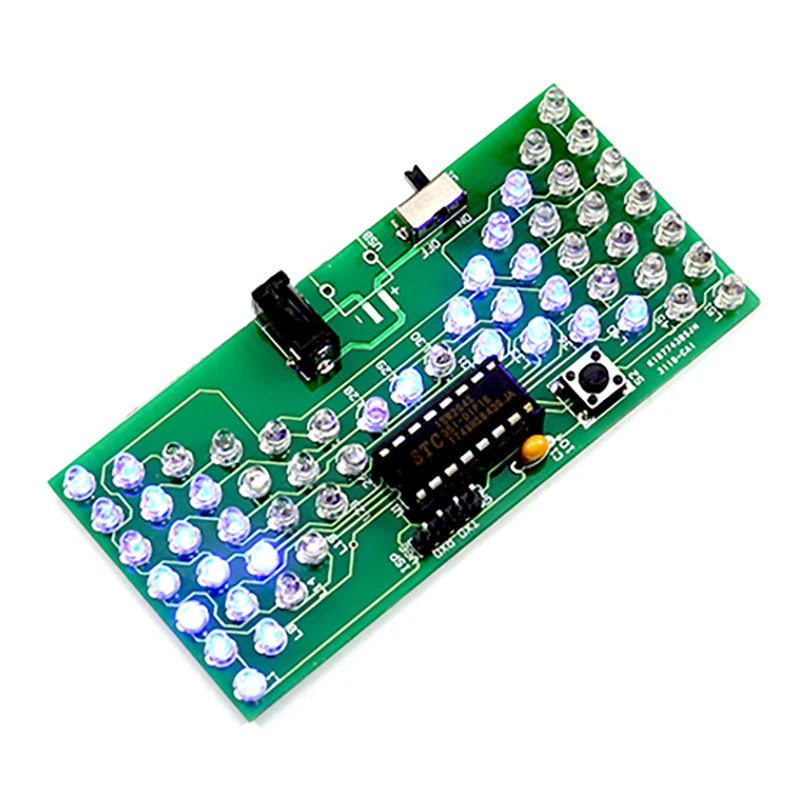

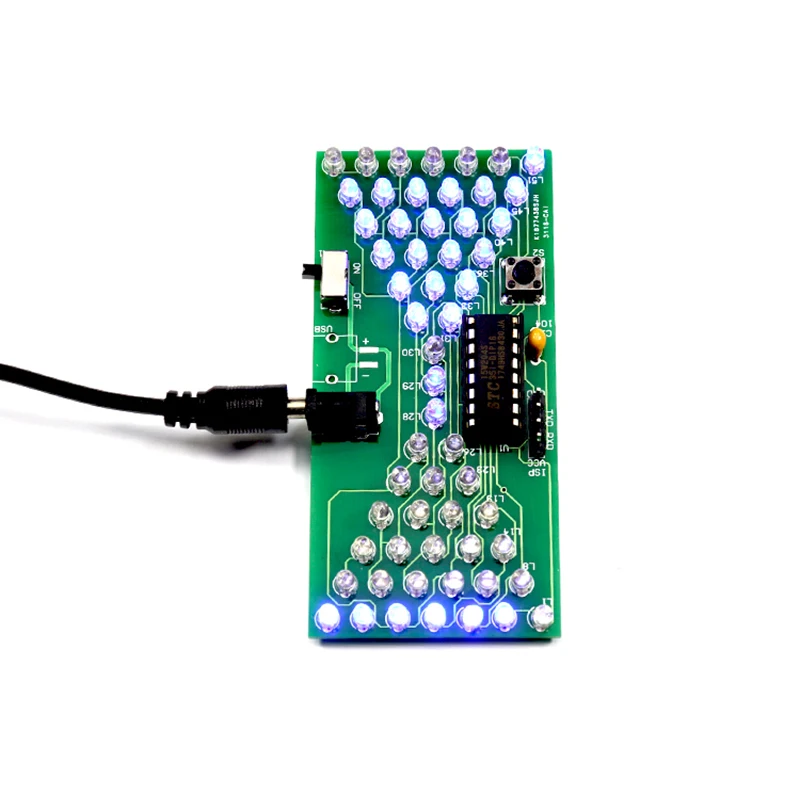

Description du produit Le sablier électronique utilise des diodes électroluminescentes contrôlées par des circuits électroniques pour représenter les particules de sable et simuler le processus de mouvement du sablier.Le sablier électronique sera comme un vrai sablier.Les grains de sable supérieur (LED éclairé) tomberont un par un et les grains de sable inférieurs s'empileront un par un.Après la fuite, il recommencera à fuir un par un. Le circuit se compose de 57 LED blanches et bleues de 3 mm pour former un motif sablier.Sous le contrôle du programme microcontrôleur, l'effet de simulation du sablier est affiché.Dans le circuit, S1 est l'interrupteur d'alimentation, USB et DC1 sont des prises d'entrée d'alimentation et les prises DC 3MM sont configurées par défaut.ISP est l'interface de téléchargement du programme.Le microcontrôleur utilise STC15W202S et la puce dispose de programmes.Tant que les composants sont installés, ils peuvent fonctionner normalement.Interrupteur tactile S2 pour contrôler la vitesse du sablier. Compétences en production Le soudage et l’installation de composants sont la clé du succès.Veuillez utiliser de l'étain à souder de haute qualité.Les joints de soudure doivent être brillants sans sauts de soudure.Les composants ne doivent pas être mal installés.Lors du processus de production, une certaine commande doit être suivie.Une fois un composant installé, une autre pièce doit être installée.Installez d'abord l'élément bas, puis installez l'élément haut.La position de l'encoche de la puce est opposée à la marque d'encoche du circuit imprimé. 1.LED, la broche longue est le pôle positif, correspondant à la position marquée sur le circuit imprimé, 2.Le circuit intégré doit d'abord être installé sur la base du tube, puis le circuit intégré doit être installé sur la base du tube.Notez que la marque d'encoche du circuit intégré correspond à la position avec une marque d'encoche sur le circuit imprimé. 3.Une fois tous les composants installés, vérifiez à nouveau les erreurs d'installation, puis connectez-les à une alimentation 5 V. Liste de livraison :
