Description du produit

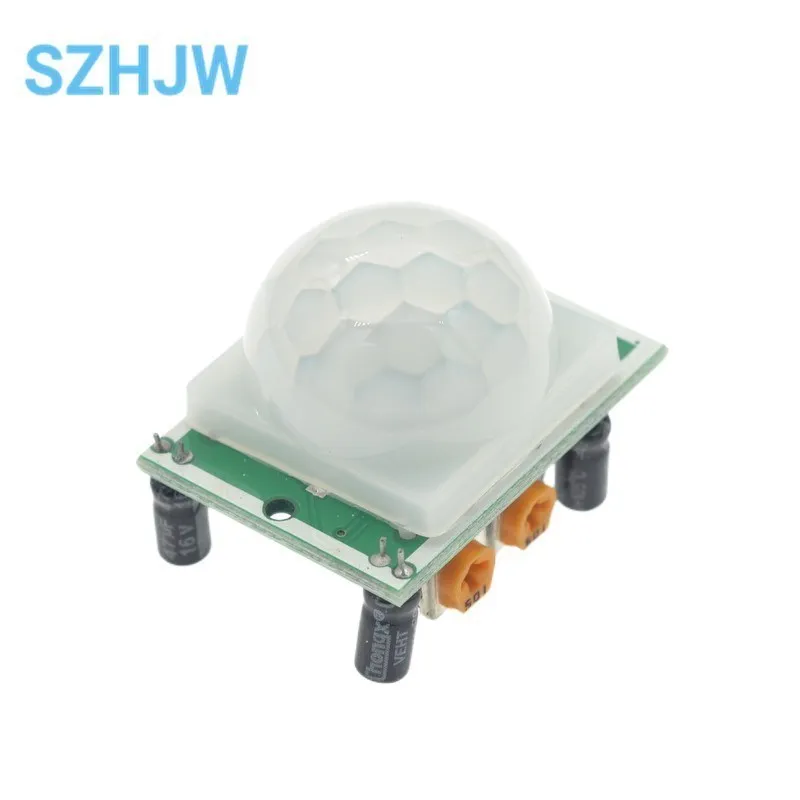

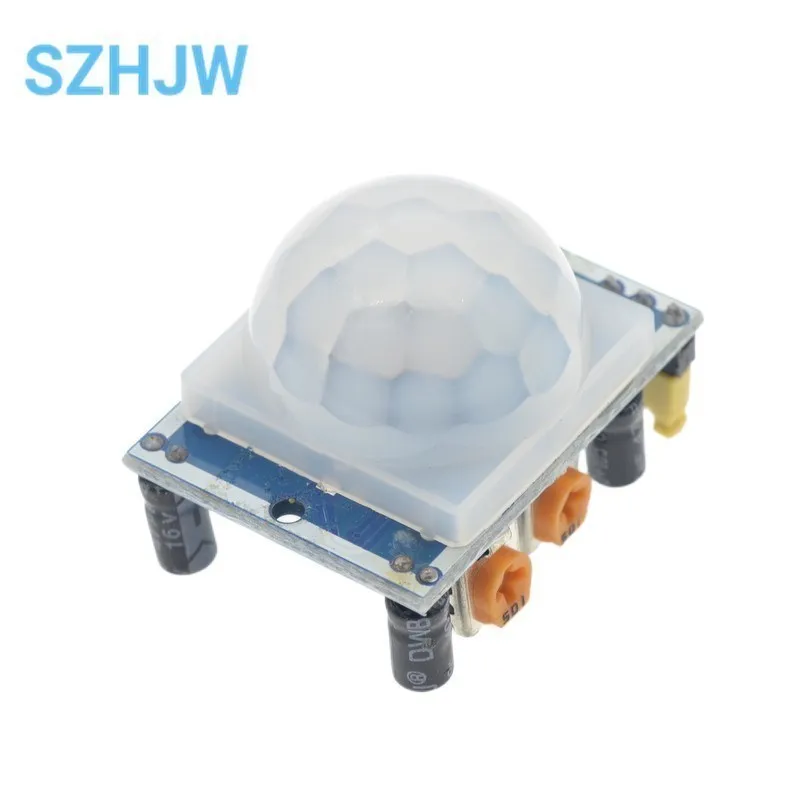

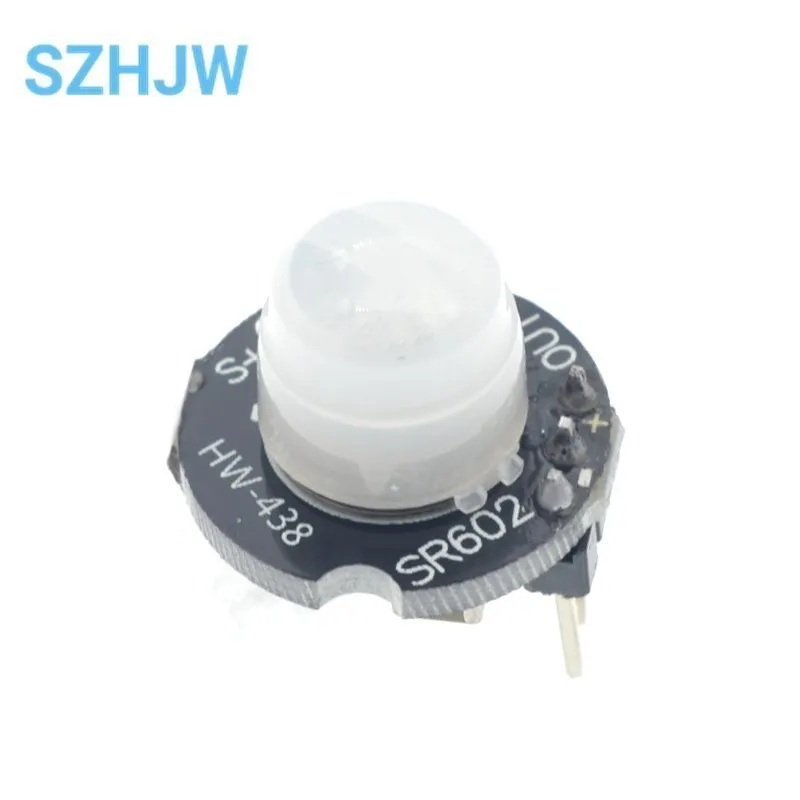

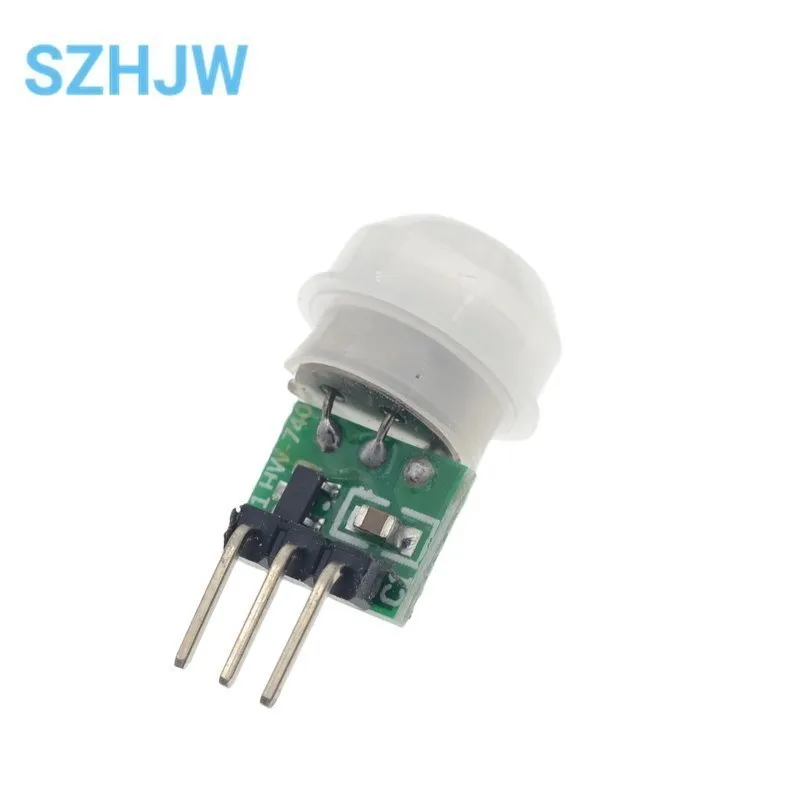

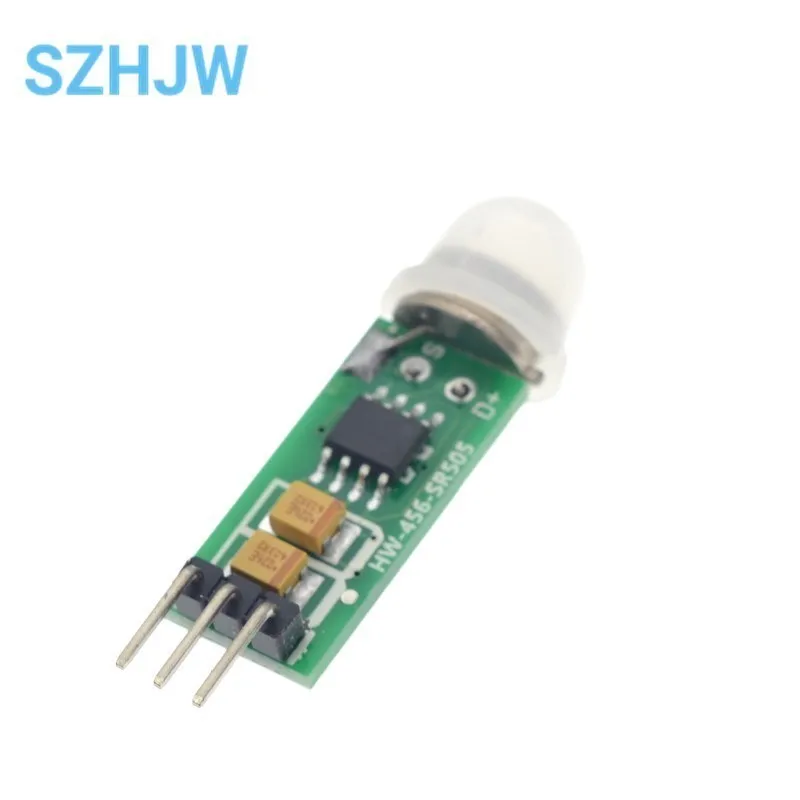

Description du produit HC-SR501 1. Tension de fonctionnement: DC5V à 20V 2. consommation d'énergie statique: 65 3. niveau de sortie: haute 3.3V, faible 0V 4. temps de retard: réglable (0.3 sec ~ 18 sec) 5. le temps d'embargo: 0.2 secondes 6. mode de déclenchement: l non répétable, h peut être répété, la valeur par défaut pour h 7. gamme d'induction: angle de cône de moins de 120 degrés, jusqu'à 7 mètres 8. température de travail:- -15 ~ + 70 9.PCB dimensions: 32*24mm, trou de vis 28mm, diamètre de vis 2mm, induction des dimensions de la lentille: (diamètre): 23mm (par défaut) Caractéristiques: 1. automatique: lorsque quelqu'un entre dans la plage de détection est entrée haut niveau, les personnes quittant la plage d'induction est automatiquement retardée fermeture haut niveau. Sortie de bas niveau. 2. Contrôle de la lumière (facultatif): module pour mettre de côté un emplacement, vous pouvez définir le contrôle de la photo, ou une lumière forte pendant la journée sans induction. Le contrôle de la lumière est une fonction optionnelle, la photorésistance d'usine n'est pas installée. Si vous le souhaitez, veuillez acheter la photorésistance installée. 3. Deux modes de déclenchement: l non reproductible, h peut être répété. L'option Jumper est par défaut h. A. Mode de déclenchement non répétable: après la sortie du capteur à haut niveau, le temps de retard est écoulé, la sortie passe automatiquement du niveau haut au niveau bas. B. peut répéter la manière déclenchée: cette sortie d'induction haut niveau Hou, dans le paragraphe de temps de retard à l'intérieur, si a l'homme dans sa gamme d'induction dans les activités, sa sortie sera a été maintenue à haut niveau, jusqu'à ce que les gens ont quitté Hou seul retard sera haut niveau devient bas niveau (La détection du module d'induction à l'homme de chaque fois les activités Hou prolongera automatiquement un paragraphe de temps de retard, et enfin une fois les activités du temps pour le temps de retard des points de départ). 4. Temps de panne d'induction (réglage par défaut: 0.2 sec): après chaque induction, la sortie du module d'induction (niveau haut bas), vous pouvez immédiatement définir un temps de panne, pendant ce temps, le capteur ne reçoit aucun signal de capteur. Cette fonctionnalité peut être réalisée (sortie du capteur et temps de blocage) l'intervalle entre les travaux, peut être appliquée aux produits de détection d'intervalle; en même temps cette fonction peut inhiber diverses perturbations charge dans le processus de commutation. 5. large gamme de tension de fonctionnement: tension par défaut DC5V à 20V 6. consommation d'énergie: courant de repos 65, particulièrement adapté aux appareils à piles. 7. Sortie de signal de haut niveau: peut être facilement amarré au circuit. 1: alimentation 2: sortie de niveau haut et bas 3 puissance négative H: déclencheurs répétables L: déclencheurs non répétables CDS: Contrôle photo Instructions d'utilisation 1. le module d'induction s'allume pendant environ une minute après l'initialisation, ce module peut sortir l'intervalle pendant 0-3 temps, une minute après l'entrée en veille. 2. lumière directe du soleil doit être évité autant que possible les sources d'interférence, telles que la surface du module d'éclairage à courte portée de la lentille, afin de ne pas introduire de signaux d'interférence dysfonctionnement; en utilisant l'environnement dans la mesure du possible pour éviter le mouvement du vent, le vent causera des interférences au capteur. 3. Module d'induction utilisé double sonde Yuan, sonde de fenêtre pour rectangulaire, double Yuan (a, Yuan b Yuan) est situé dans la direction plus longue des extrémités, dang humain de gauche à droite ou de droite à gauche a marché Shi, le spectre infrarouge atteint le double Yuan de temps, et la distance a une faible valeur, Valeur médiocre plus grande, induction plus sensible, dang humain de positif à sonde ou de Shang à Xia ou de Xia à ci-dessus pour marcher Shi, la détection double Yuan ne pas à la distance du spectre infrarouge des changements, pas de mauvaise valeur, donc l'induction n'est pas sensible ou ne fonctionne pas; Ainsi, lorsque le capteur est installé devrait sonder les directions doubles et les directions des activités humaines jusqu'à parallèle dans la mesure du possible, assurer passes humaines a double induction par des sondes. Afin d'augmenter l'angle de détection, ce module utilise les lentilles de cercle, font également des capteurs de sondes de tous les côtés, mais dans les deux directions vers le haut et vers le bas côté gauche et droit est toujours gamme d'induction forte, sensibilité, doit encore être installé autant que possible selon les exigences ci-dessus. HC-SR505 HC-SR505 petit module de détection de corps est basé sur la technologie infrarouge, les produits de contrôle automatique, haute sensibilité, haute fiabilité, mode de fonctionnement ultra-petit, ultra-basse tension. Largement utilisé dans divers équipements électriques à détection automatique, en particulier les produits de contrôle automatique alimentés par batterie. Paramètres techniques Gamme de tension de fonctionnement: DC4.5-20V Courant statique: <60uA Niveau de sortie: Haute 3.3V/Faible 0V Déclencheur: déclencheur répétable (par défaut) Temps de retard: par défaut 8S + -30% (peut être une plage personnalisée de quelques dixièmes-dizaines de minutes) PCB Dimensions: 10*23mm Angle d'induction:
