Kit de pratique de soudage électronique, bricolage NE555, Flash rouge, blanc et bleu, lumière d'alarme LED, Module stroboscopique, Kit de conception de Production

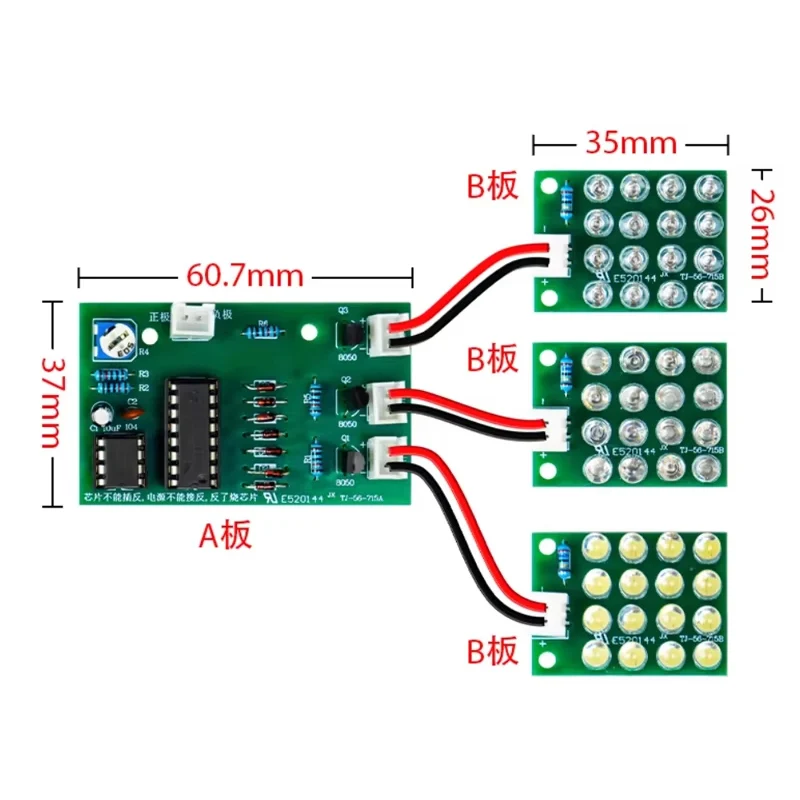

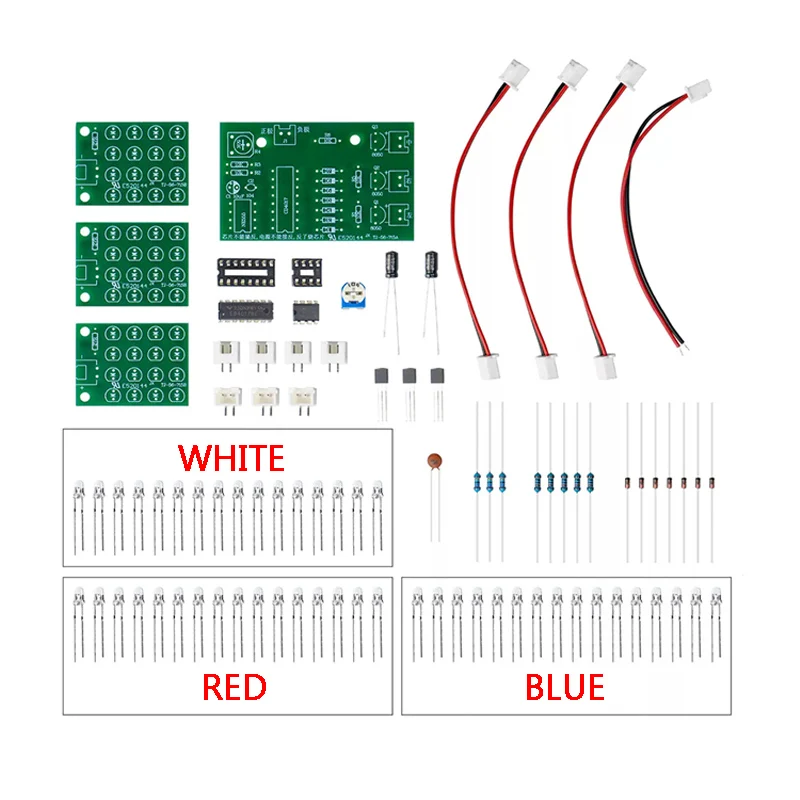

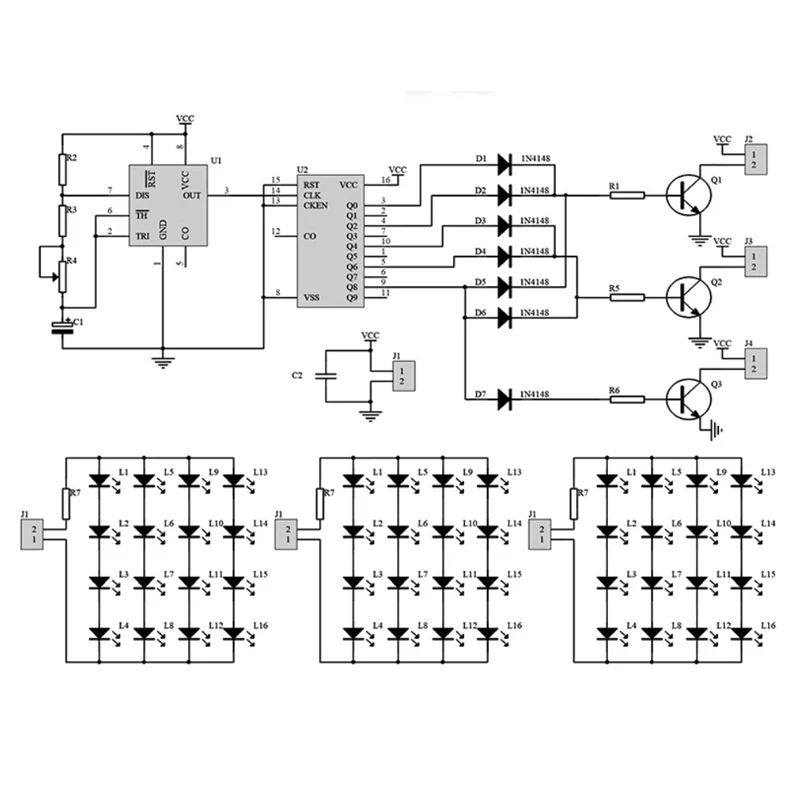

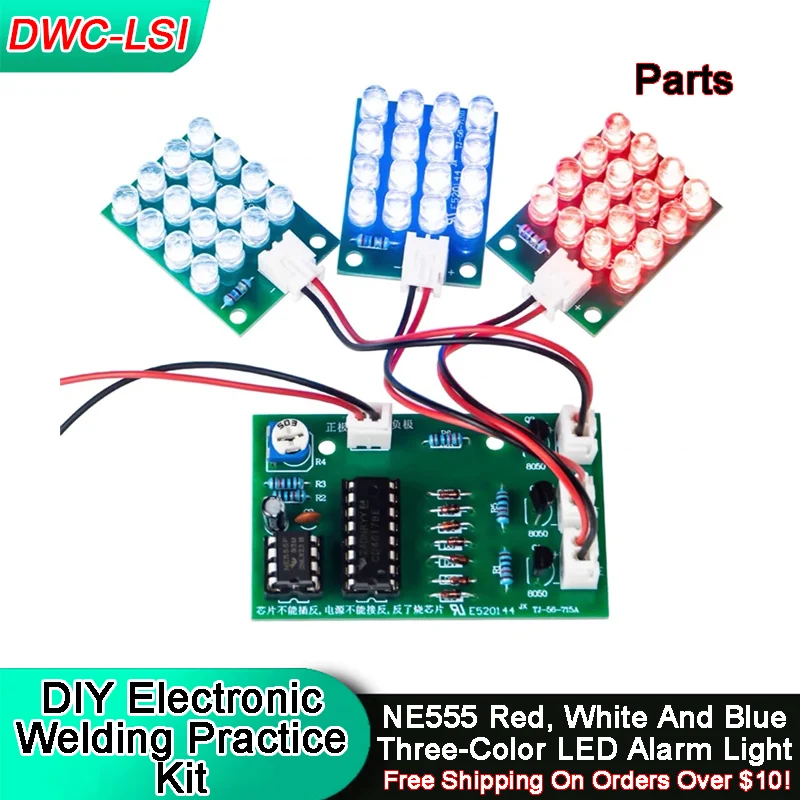

Kit de pratique de soudage électronique à monter soi-même NE555, rouge, blanc et bleu, Flash tricolore, lumière d'alarme LED, Module stroboscopique, Kit de conception de production Paramètre : Nom du produit : lumière clignotante tricolore. Modèle de produit : TJ-56-715 Taille du produit fini : panneau A 60.7 * 37 mm, panneau B 35 * 26 mm. Matériau PCB : lettres blanches d'huile verte FR-4 1,6 mm à panneau unique. Tension d'alimentation : 12 V CC. Introduction : Ce kit se compose d'une carte de commande A et de trois panneaux lumineux B, qui sont respectivement rouges, bleus et blancs.Une fois l'appareil sous tension, le panneau lumineux rouge et bleu clignote deux fois respectivement, puis le panneau lumineux blanc clignote une fois, donc le cycle alterné.Matrisez le principe de ce kit, vous pouvez réaliser des panneaux d'affichage pour lampes de cheval ou des lumières d'ambiance décoratives. Le circuit se compose d'un circuit NE555, d'un circuit CD4017 et d'un circuit d'éclairage LED. L'impulsion du signal d'onde carrée généré par le circuit NE555 est émise à partir de la broche 3 de la puce 555. La fréquence de l'impulsion de sortie est déterminée par R2, R3, R4 et C1. L'impulsion de sortie est connectée à la partie d'entrée d'impulsion du circuit CD4017. Pour chaque impulsion générée, la sortie du CD4017 passe du Q0-Q7 au niveau haut de sortie pour faire conduire le transistor, et le panneau lumineux correspondant s'allume.
