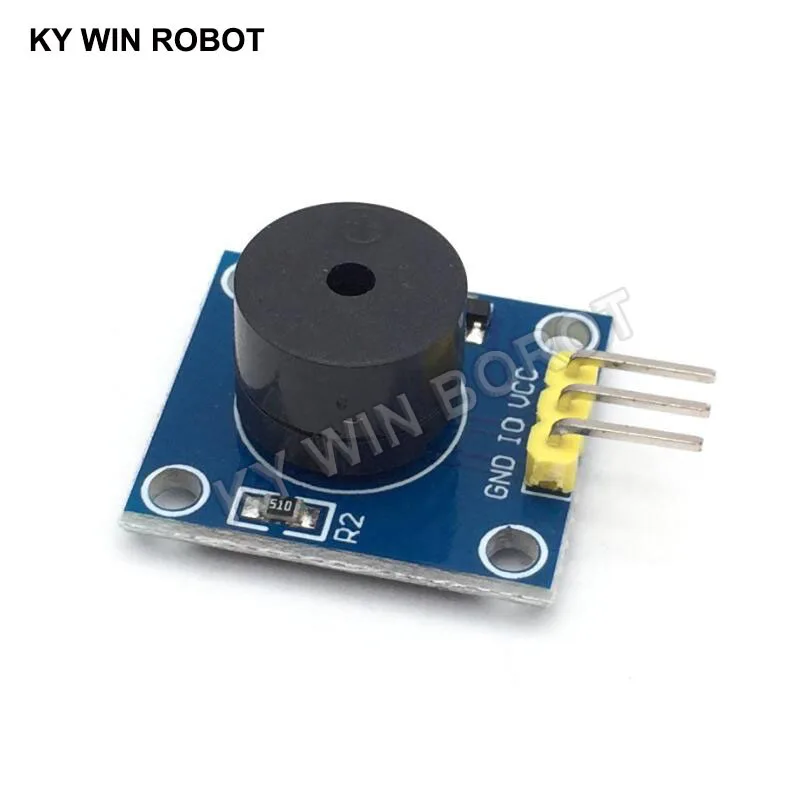

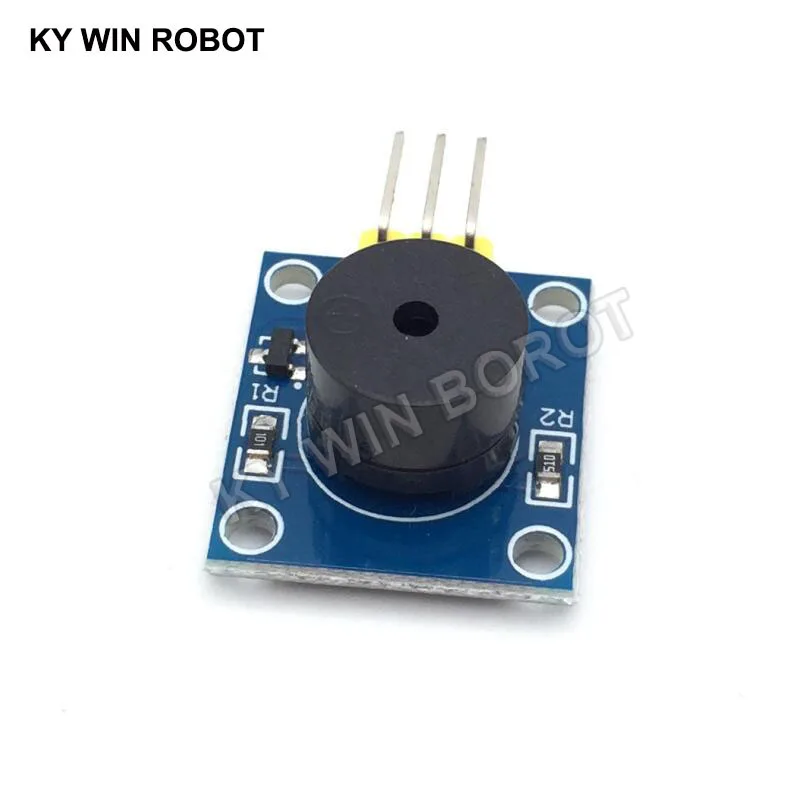

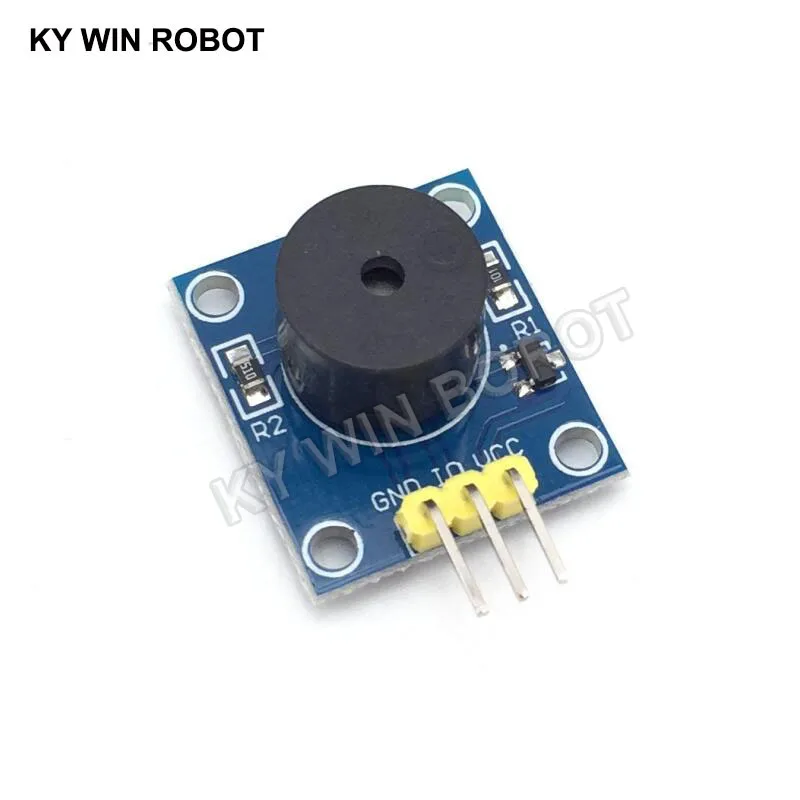

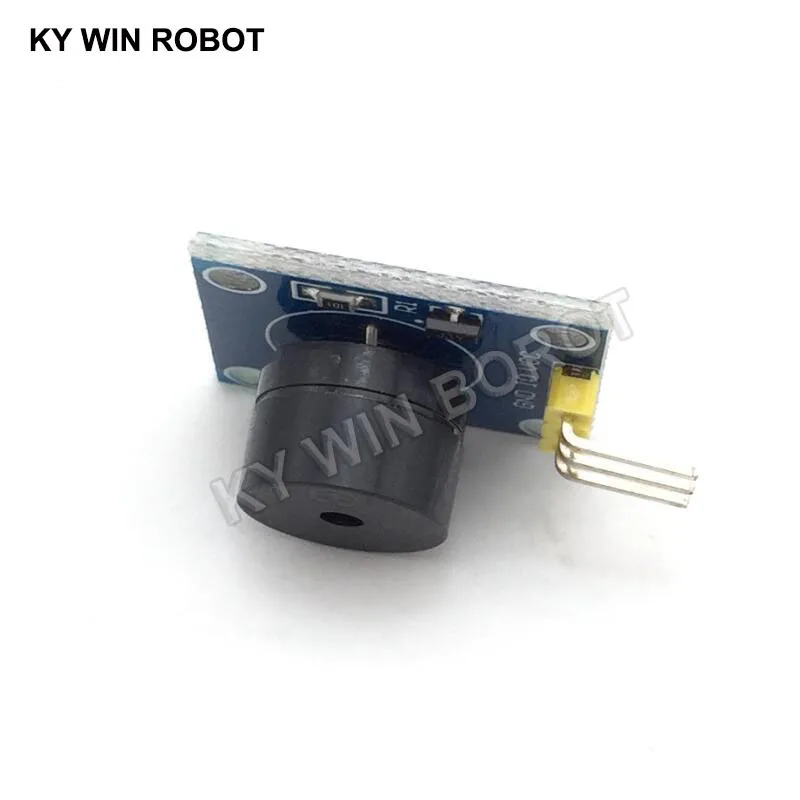

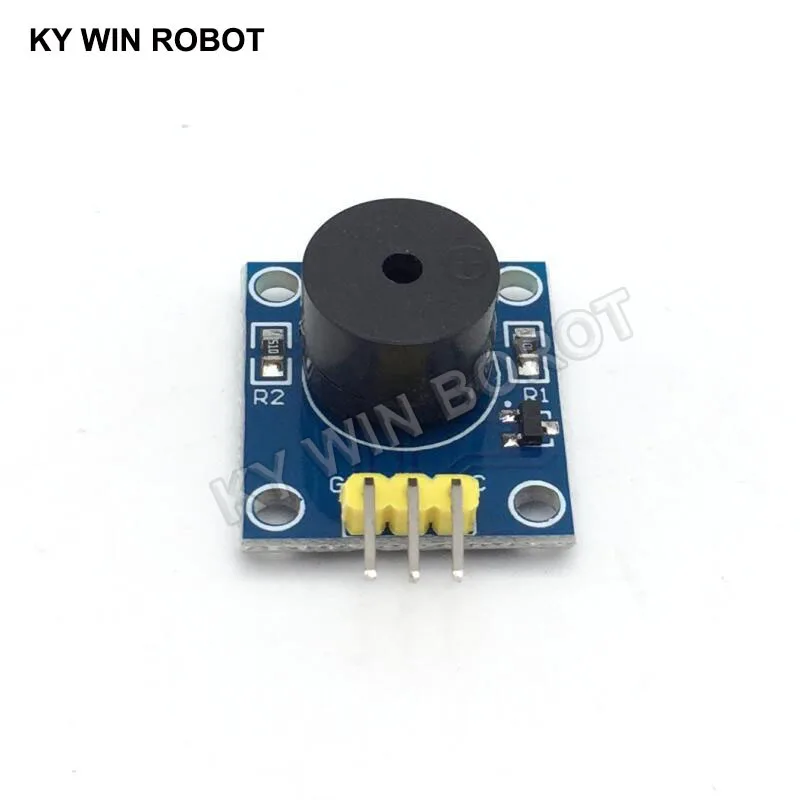

Le module de sonnerie de haut-parleur passif Keyes pour Arduino fonctionne avec des cartes Arduino officielles

Introduction au buzzer passif et au buzzer actif : La « source » ici ne se réfère pas à la source d'alimentation.Il fait référence à la source du choc. Les caractéristiques du buzzer passif sont : (1) Les éléments internes passifs n'ont pas de source oscillante, donc si le signal DC est utilisé, il ne peut pas être audible.Il doit être entraîné par une onde carrée 2K-5K (pwm) ; (2) La fréquence sonore peut être contrôlée et l'effet «» peut être obtenu ; (3) Dans certains cas particuliers, un port de contrôle peut être multiplexé avec la LED ; Les caractéristiques du buzzer actif sont : (1) Le buzzer actif dispose d'une source d'oscillation interne, il sera donc appelé dès sa mise sous tension. (2) Le contrôle du programme est pratique.Le niveau haut et bas de la puce unique peut le faire sonner, mais le buzzer passif ne peut pas. Introduction : (1) Le module utilise un lecteur à transistor 9012 (2) Tension de fonctionnement 3,3 V-5 V (3) Trous de boulons de fixation pour une installation facile (4) Taille du PCB : 2,0 cm * 1,5 cm Définition de l'interface : (1) Tension externe VCC 3,3 V-5 V (qui peut être connectée directement au microcontrôleur 5 V et au microcontrôleur 3,3 V) (2) GND GND externe (3) Port IO du microcontrôleur externe E/S
