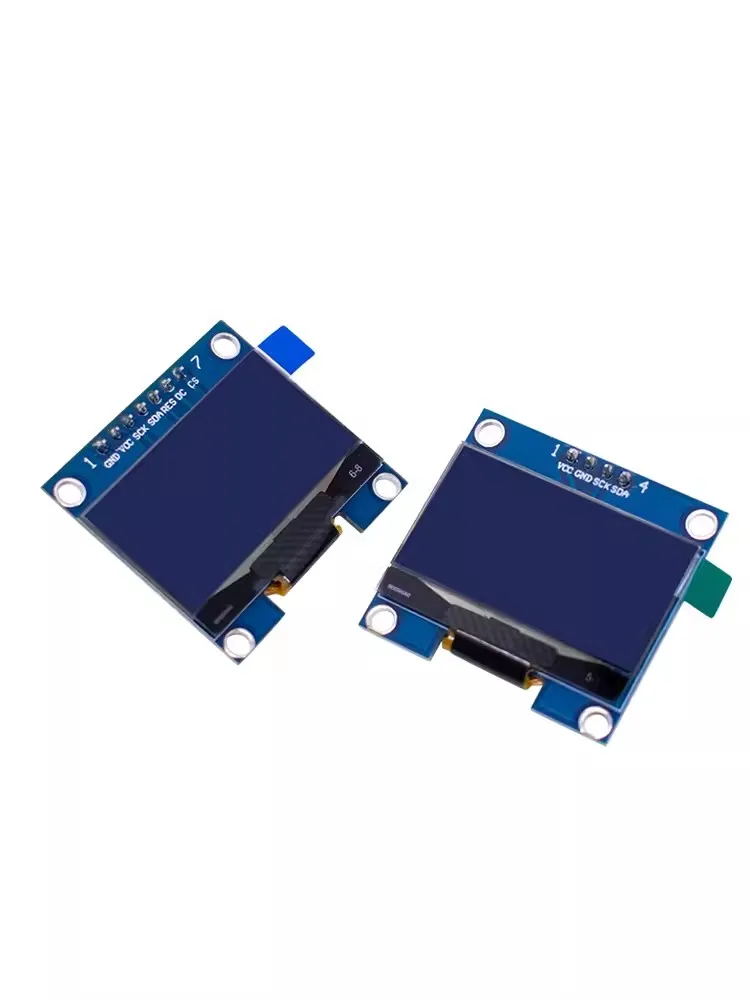

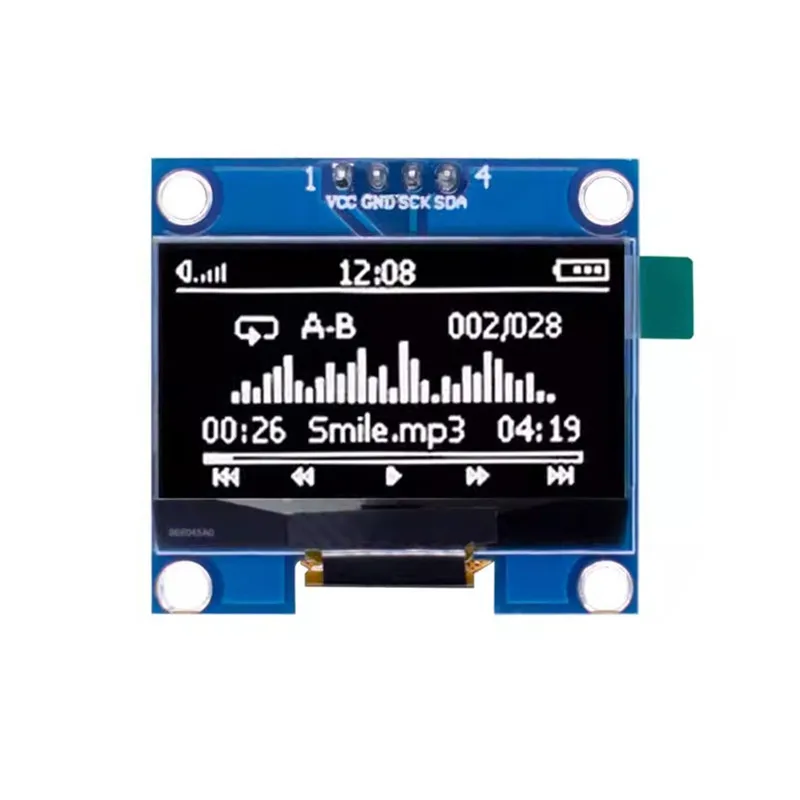

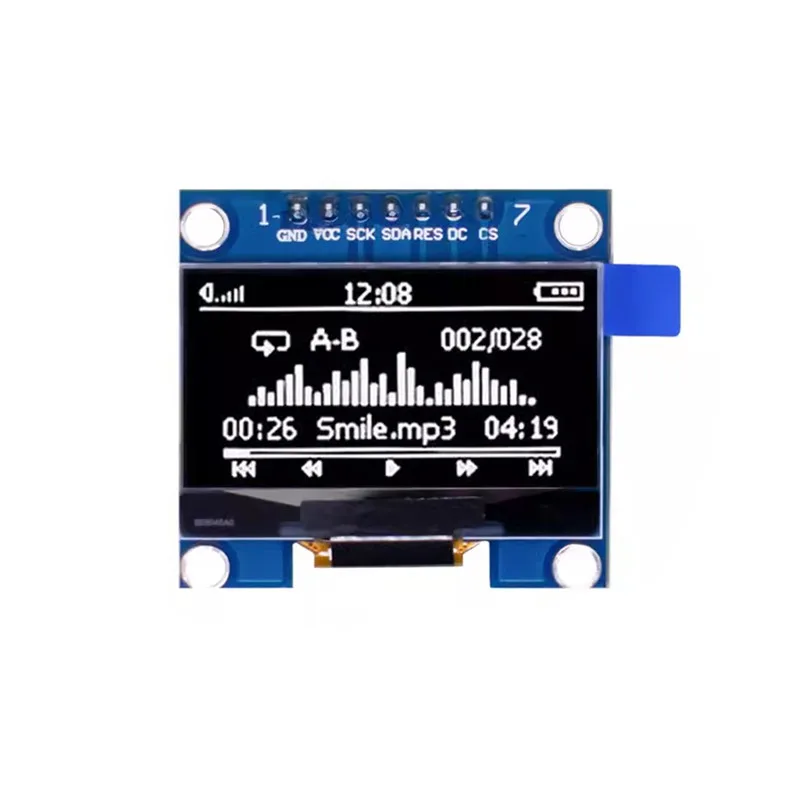

Module Oled 1.3 pouces Witte Kleur 128x64, Module d'affichage Lcd Led 1.3 Iic I2C Spi Communiceren pour kit de bricolage Arduino

Description du produit OLED de 1,3 pouces, haute résolution : 128X64 (même résolution que le 12864, PPI élevé) Très grand angle de vision : supérieur à 160°(l'écran avec le plus grand angle de vision de l'écran d'affichage) Consommation d'énergie ultra faible : affichage normal 0,06 W (loin plus bas que l'écran TFT) Alimentation à large tension (3 V ~ 5 V), compatible avec la logique de niveau 3,3 V et 5 V, sans puce de conversion de niveau L'interface SPI par défaut (l'interface IIC peut être modifiée), seulement 5 IOS sont nécessaires pour s'allumer facilement La plage de température de fonctionnement est de qualité industrielle (- 20℃ ~ 70℃) Norme de processus de qualité militaire, travail stable à long terme Fournir des routines riches, fournir le support technique du pilote sous-jacent Paramètres du produit Nom Paramètre Couleur d'affichage blanc/bleu SKU MSP130W / MSP130B Taille de l'écran 1,3 (pouces) Type d'écran OLED Pilote IC SH1106 Résolution 128*64 (Pixel) Interface du module Interface SPI 4 fils Zone active 29,42x14,7(mm) Taille du PCB du module 33,50x35,40(mm) Tension de fonctionnement 3,3 V ~ 5 V Tension du port logique IO 3,3 V (TTL) Consommation d'énergie TBD Poids brut (paquet contenant) 10 (g) Définition de l'interface Broche du module Description de la broche GND Terre de puissance OLED VCC Puissance OLED positive (3,3 V ~ 5 V) CLK Signal d'horloge du bus SPI du module d'affichage OLED MOSI Le bus SPI écrit le signal de données du module d'affichage OLED RES Réinitialiser le signal de contrôle du module d'affichage OLED Signal de contrôle de commande/sélection de données du module d'affichage OLED Signal de contrôle de sélection de puce du module d'affichage OLED Description du produit Écran OLED de 1,3 pouces avec affichage couleur noir et blanc ou noir et bleu Résolution 128x64 pour un affichage clair et un contraste élevé Grand angle de vision : supérieur à 160° (un écran avec le plus grand angle de vision de l'écran) Large alimentation de tension (3 V ~ 5 V), compatible avec les niveaux logiques de 3,3 V et 5 V, aucune puce de changement de niveau requise Avec le bus IIC, seuls quelques IO peuvent être utilisés pour éclairer l'écran Consommation d'énergie ultra faible : l'affichage normal n'est que de 0,06 W (lous en dessous de l'écran TFT) Normes de processus de qualité militaire, travail stable à long terme Fournit un programme d'échantillons riche pour les plateformes STM32, C51, Arduino, Raspberry Pi et MSP430 Fournir une assistance technique du pilote sous-jacent Paramètres du produit Nom Paramètre Couleur d'affichage blanc/bleu SKU MC130GW/MC130GB Taille de l'écran 1,3 (pouces) Type d'écran OLED Pilote IC SH1106 Résolution 128*64 (Pixel) Interface du module interface IIC Zone active 29,42x14,7(mm) Type d'écran tactile n'a pas d'écran tactile Toucher IC n'avoir pas de circuit intégré Taille du PCB du module 33,50x35,40(mm) Angle visuel >160° Température de fonctionnement -20℃~60℃ Température de stockage -30℃~70℃ Tension de fonctionnement 3,3 V ~ 5 V Consommation d'énergie TBD Poids brut (paquet contenant) 10 (g) Définition de l'interface REMARQUE : 1. Ce module prend en charge la commutation d'adresse du périphérique esclave IIC (montré dans la boîte rouge dans l'image 4), comme suit : A. Soudez le 0x78 Résistance latérale, déconnectez le 0x7A côté, puis sélectionnez le 0x78 adresse esclave (par défaut); B. Souder le 0x7A Résistance latérale, déconnectez le 0x78 côté, puis sélectionnez le 0x7A adresse esclave ; 2. Le matériel commute l'adresse du périphérique esclave IIC et le logiciel doit également être modifié en conséquence. Pour plus de détails, consultez le document de description du programme de test ou le manuel d'utilisation. Numéro Broche du module Description de la broche GND Terre de puissance OLED VCC Puissance OLED positive (3,3 V ~ 5 V) SCHL Signal d'horloge du bus OLED IIC SDA Signal de données du bus OLED IIC
