Table rotative creuse de haute précision 42/40/57/60~130mm, actionneur rotatif à moteur pas à pas/servo pour positionnement de soudage, plateau rotatif

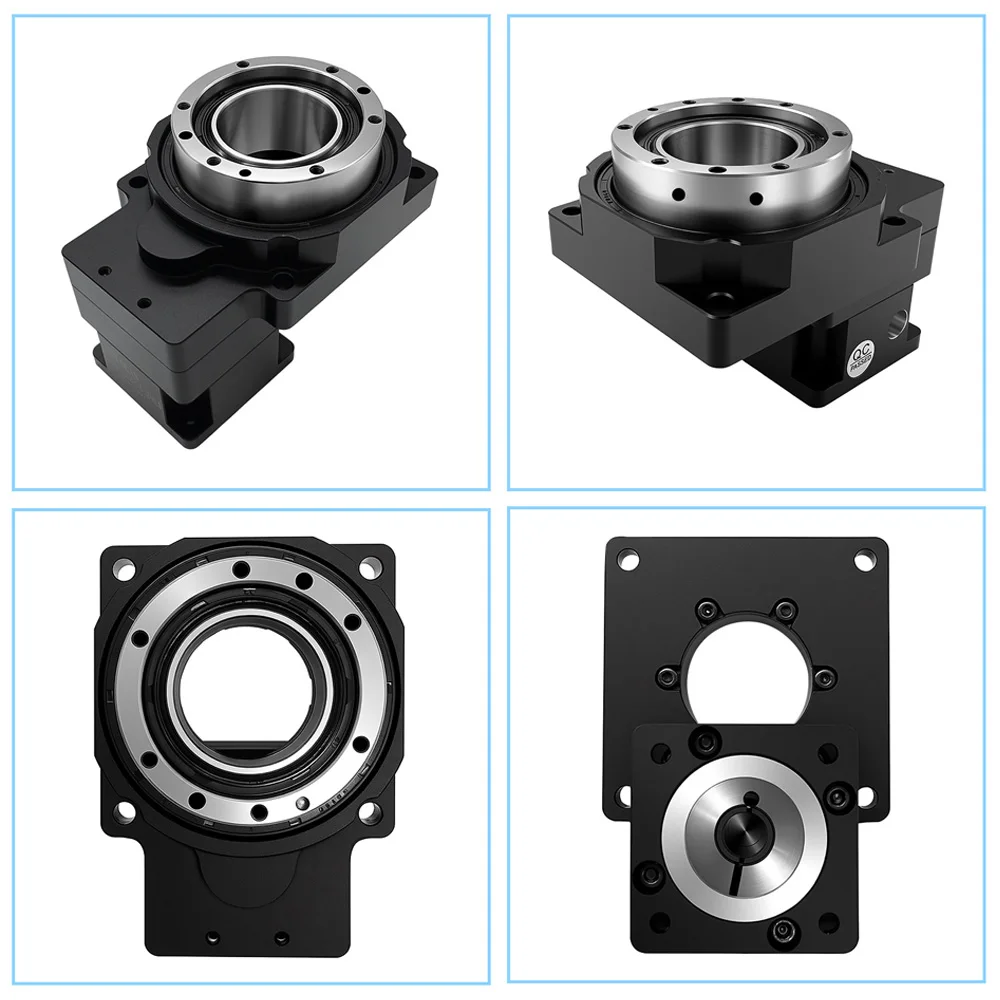

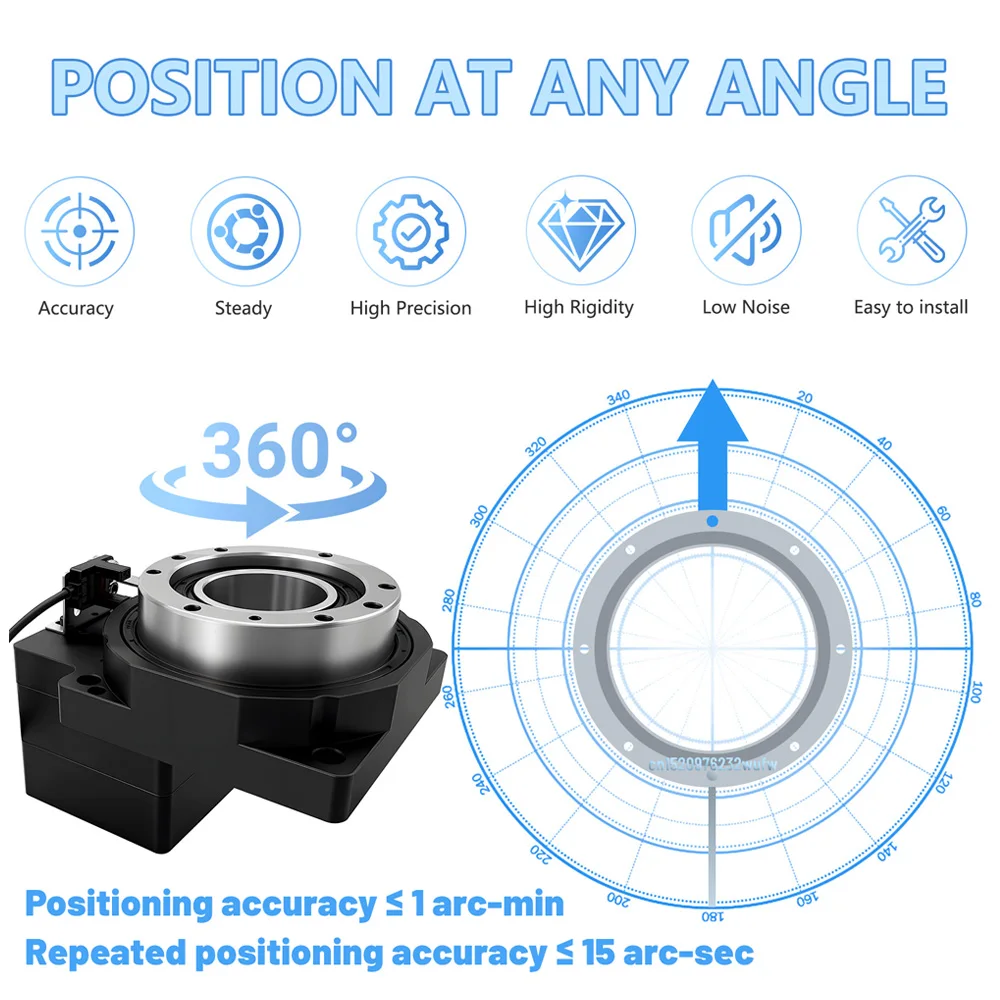

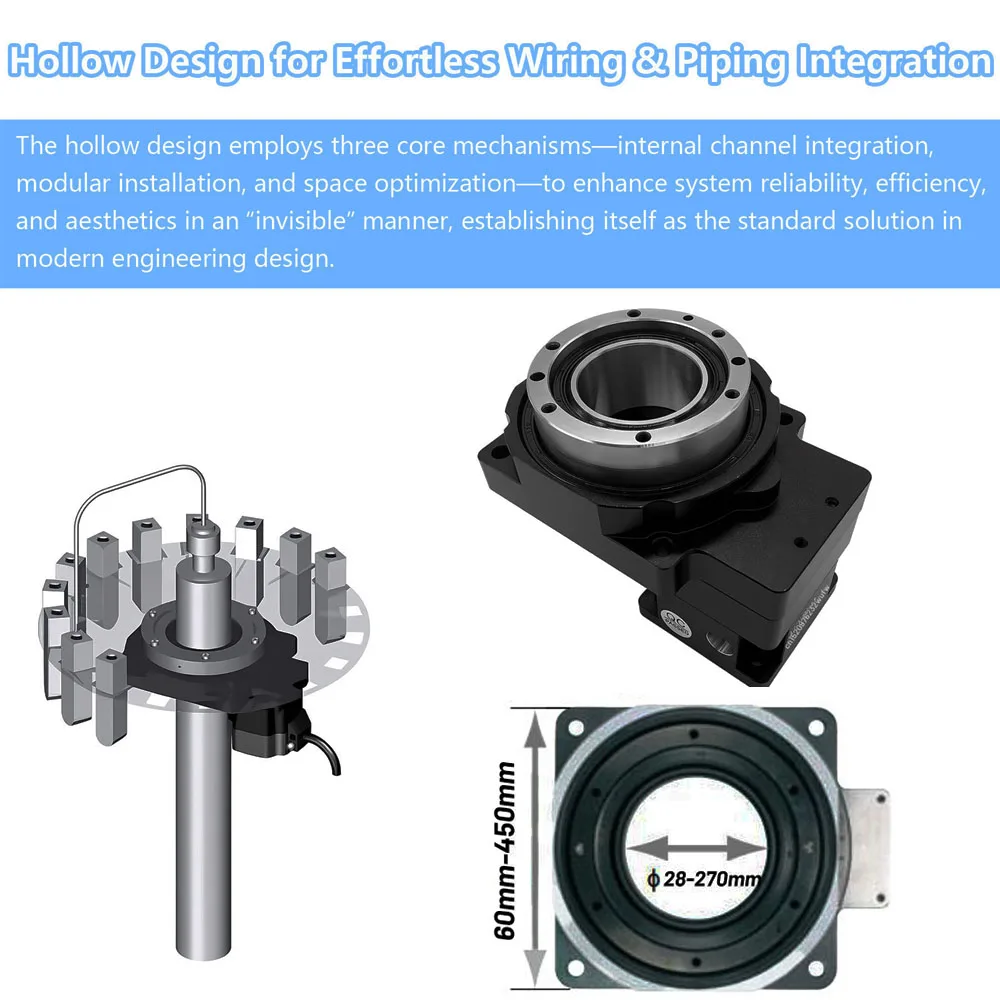

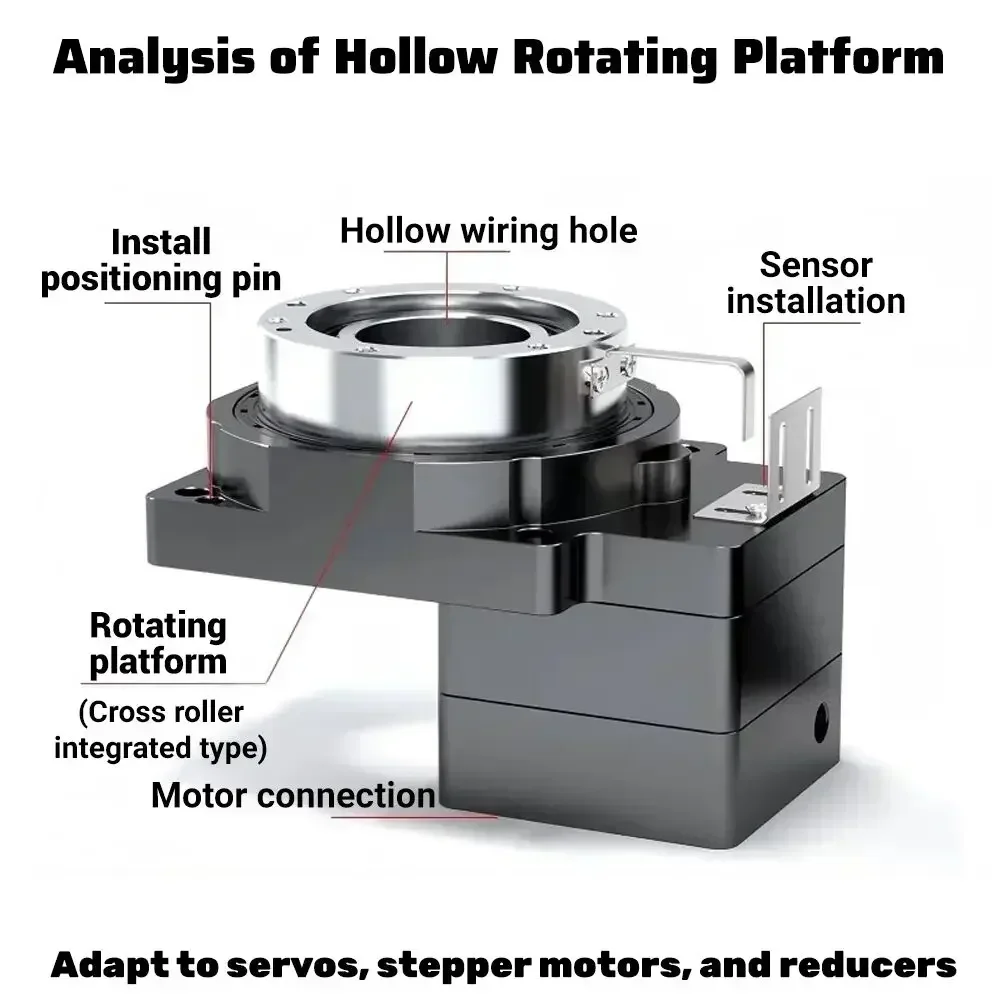

1 * table rotative creuse 1 * capteur photoélectrique Présentation du produit : La plate-forme rotative creuse est un dispositif rotatif précis intégrant un moteur, un réducteur et un système de positionnement, spécialement conçu pour les machines-outils CNC, les robots industriels et les lignes de production automatisées.Ses principaux avantages sont la haute précision, la rigidité élevée et les performances à coût élevé.Grâce à la conception de la structure creuse, au système de transmission de précision et à la configuration modulaire, il est devenu le schéma préféré pour remplacer le diviseur à came traditionnel et le moteur DD. Paramètres techniques de la plate-forme rotative creuse Modèle TS060 TS085 TS110 TS130 TS200 TS280 Rapport de réduction 5:1 10:1 5:1 10:1 18:1 10:1 18:1 10:1 18:1 Charge de conception 7 kg 5 kg 28 kg 45 kg 75 kg 175kg 110 kg Couple de sortie retiré 5N.m 4N.m 28N.m 18N.m 20N.m 40N.m 28N.m 70N.m 55N.m 175N.m 110N.m Couple de sortie maximum 15N.m 12N.m 84N.m 54N.m 30N.m 120N.m 84N.m 210N.m 165N.m 525N.m 330N.m Charge axiale maximale 230N 500N 2000N 4000N 8000N Moment maximum d'inertie 5N.m 10N.m 50N.m 100N.m 200N.m Taille du tableau 60*84,6mm 85*118mm 110*138,2mm 130*160,1mm 200*240,5mm 280*345mm Diamètre traversant du trou. 28 mm 33 mm 35 mm 62 mm 100 mm 150 mm Diamètre du disque 50 mm 70 mm 90 mm 114 mm 170 mm 240 mm Précision de positionnement ≤2 arc-min ≤1 arc-min Rigidité torsionnelle 2,5 N.m/arcmin 6N.m/arcmin 15N.m/arcmin 19N.m/arcmin 32N.m/arcmin 58N.m/arcmin Parélélisme ≤0,01 mm ≤0,013 mm ≤0,02 mm ≤0,03 mm Concentricité ≤0,01 mm ≤0,013 mm ≤0,02 mm ≤0,015 mm Vitesse du disque admissible (opération intermittente) 200 tr/min 150 tr/min Bruit ≤55dB ≤60dB ≤63dB ≤67dB S'adapter au moteur pas à pas Moteur pas à pas Nema17 à arbre de 5 mm Moteur pas à pas Nema23 à arbre 6,35/8/9.525 mm tape pas à pas Nema23 d'arbre 6,35/8/9.525 mm ; Moteur pas à pas Nema34 d'arbre 12,7/14 mm Moteur pas à pas Nema34 à arbre 12,7/14 mm Moteur pas à pas Nema42 à arbre de 19 mm 3PH S'adapter au servomoteur Servomoteur arbre 8 mm 50 W/100 W 40 mm Servomoteur arbre 11/14 mm 200 W/400 W/ 600 W 60 mm Servomoteur arbre 11/14 mm 200 W/400 W/600 W 60 mm Servomoteur arbre 19mm 750W/1KW 80mm Eau 19mm 1KW 2KW 100mm servo ; Arbre 22/24mm 1KW-3KW 130mm servomoteur Rétro-pression Pas de jeu (structure réglable) Durée de vie précise 30 000 h (Opération intermittente) Structure de roulement Roulement à rouleaux croisés Méthode de lubrification Lubrification à long terme Efficacité de transmission 0.95 Niveau de protection IP50 Méthode d'installation Arbitraire Méthode de lubrification Lubrification à long terme Limiter la tension du commutateur 5-24 V CC Précision de positionnement répétée ≤15 arc-sec Caractéristiques du produit : 1.La table rotative de la plate-forme rotative creuse est de structure creuse et le moteur est relié sur le côté pour faciliter l'installation des conduites d'air et des fils dans l'outil de fusion.Comme le séparateur et le moteur DD, il peut fixer directement les objets lourds sur la plate-forme pour la transmission. 2.Compte tenu de la force latérale et d'autres problèmes lorsque le produit est utilisé, nous adoptons un roulement à rouleaux croisés et un anneau stable anti-renversement est mis au milieu.Afin de mieux résister à la charge de force latérale lors de son utilisation. 3.Le corps est en alliage d'aluminium et traité par CNC de haute précision pour garantir la précision de toutes les pièces.L'engrenage adopte le traitement thermique et le processus de meulage par carburage, qui peut atteindre la précision de l'engrenage du grade 5 après l'usinage, et sa dureté de surface peut atteindre 58-62HRC.Une fois l'assemblage du produit terminé, des procédures de rodage seront effectuées pour garantir que le parallélisme et la perpendicularité de la face d'extrémité se trouvent dans une trace d'écoulement. 4.Le niveau de précision de certains engrenages de la plate-forme rotative creuse peut atteindre 4, ce qui confère à la plate-forme rotative creuse un très petit retour d'air.Nous pouvons compenser l'erreur lors de l'assemblage en concevant la distance du centre d'engrenage réglable, et la précision de positionnement répétée peut atteindre moins de 10 secondes d'arc. 5.La table de travail et le bras mécanique de l'appareil peuvent être directement installés sur le plateau tournant de la plate-forme rotative creuse.Par rapport à l'utilisation de pièces de mécanisme telles que la poulie, il peut réduire les heures de travail et les coûts de conception du mécanisme, du déploiement des pièces, du réglage de l'état de la courroie, etc. 6. La demande d'équipements d'automatisation industrielle de haute précision, de distributeurs automatiques, de quatrième ou cinquième axes de machines-outils, de machines d'emballage, d'équipements d'inspection optoélectronique et visuelle, de panneaux d'indexation, d'imprimantes laser, de machines de tri, de joints de robots et d'autres domaines augmente rapidement.
