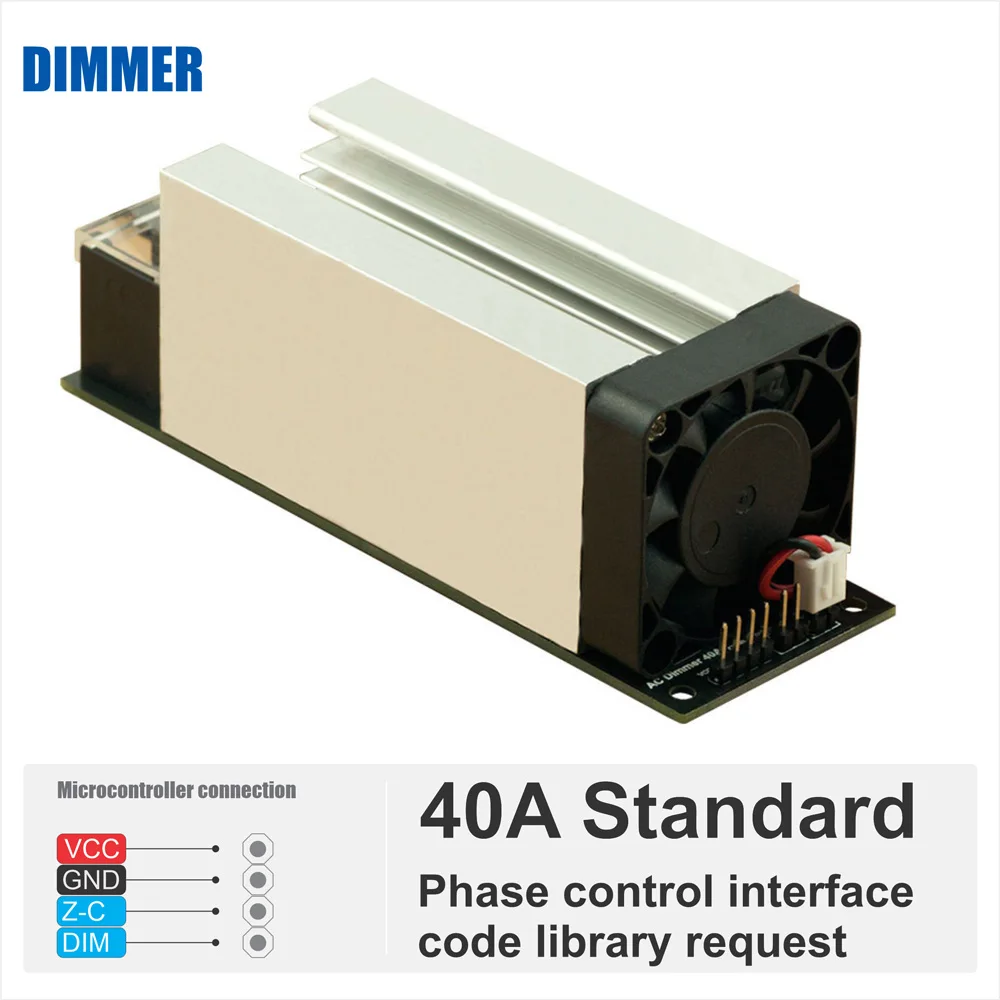

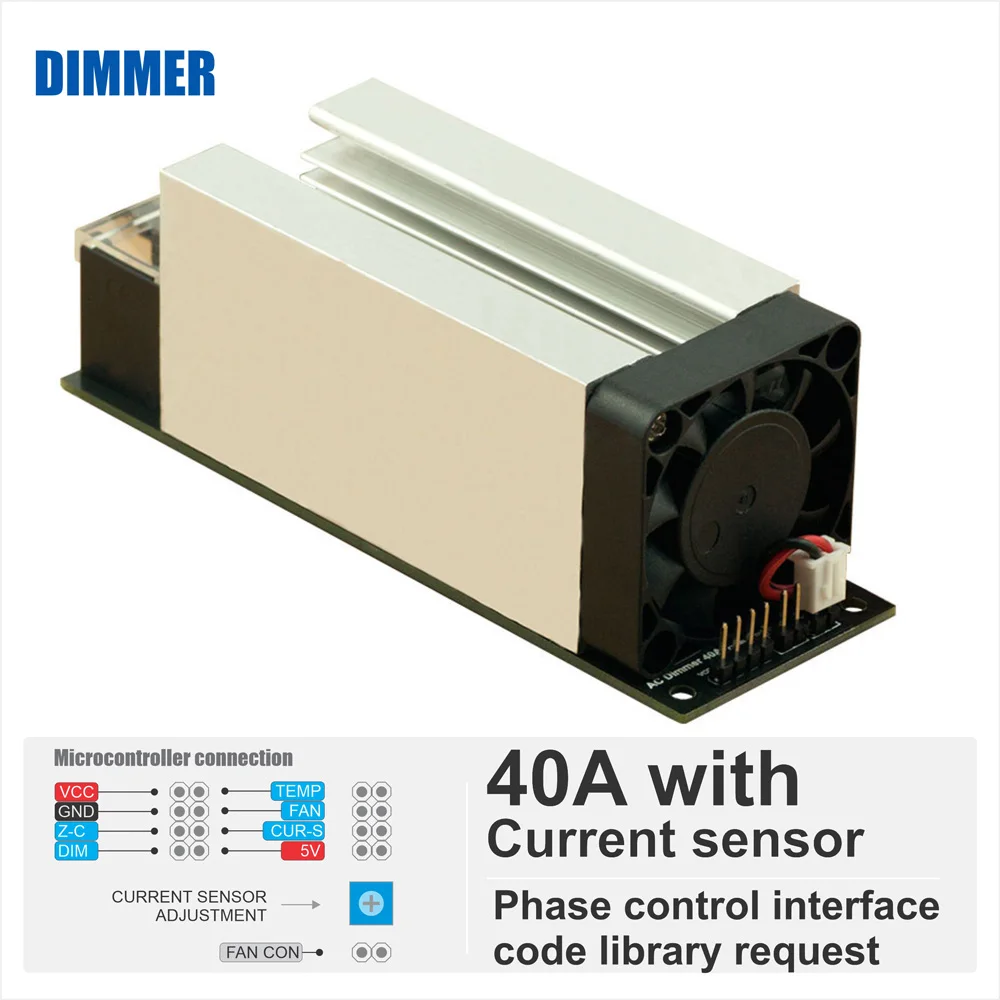

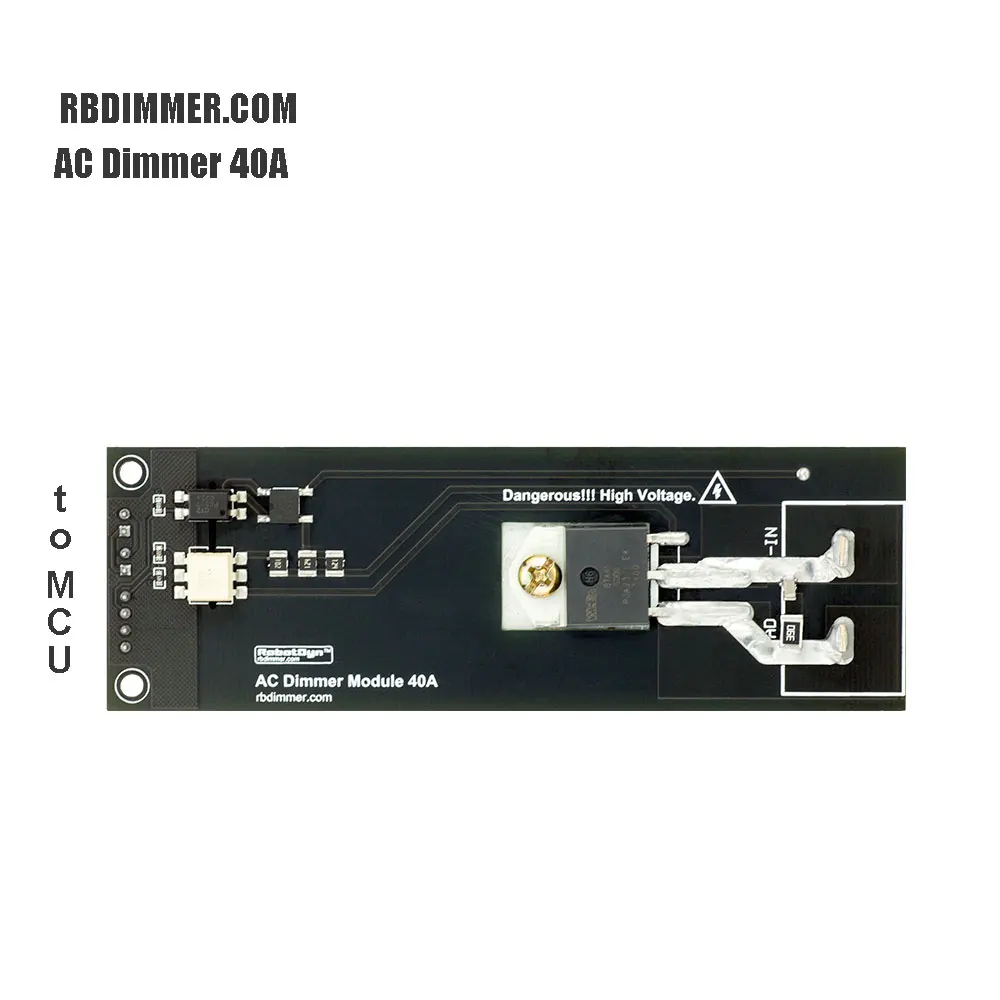

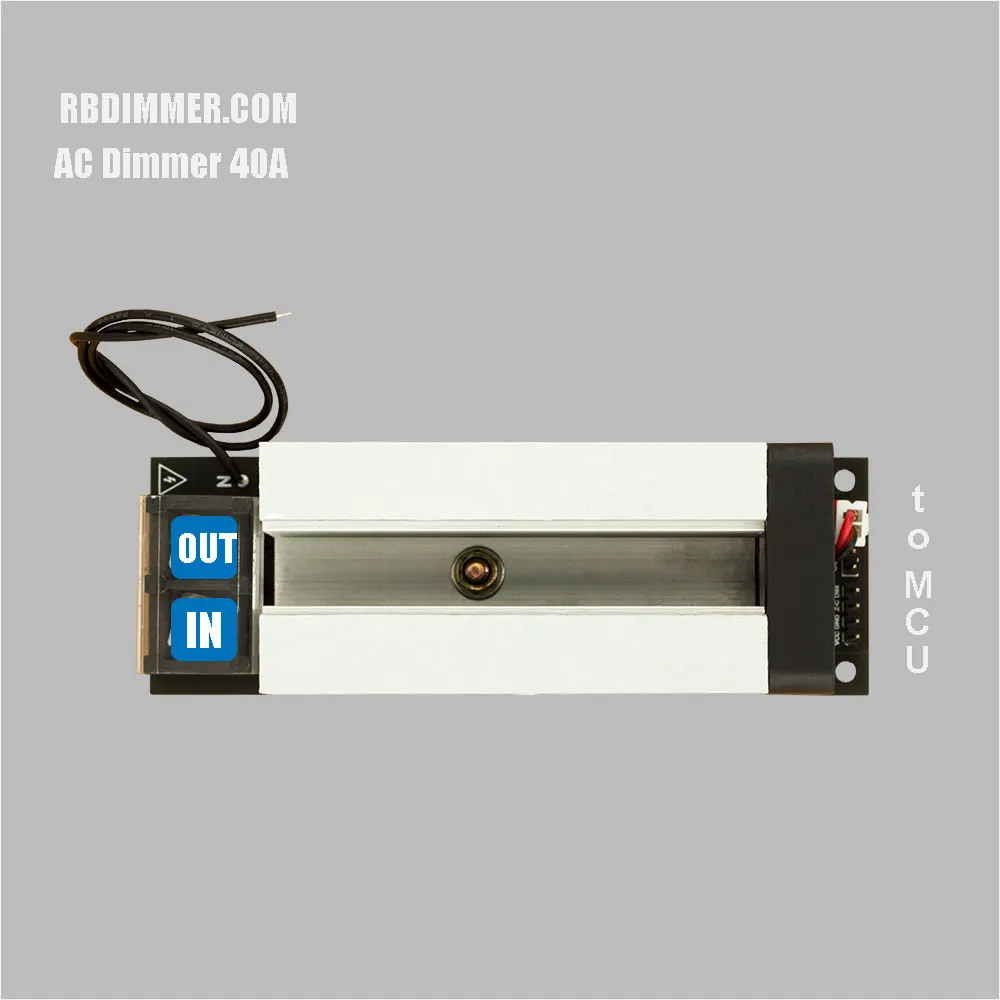

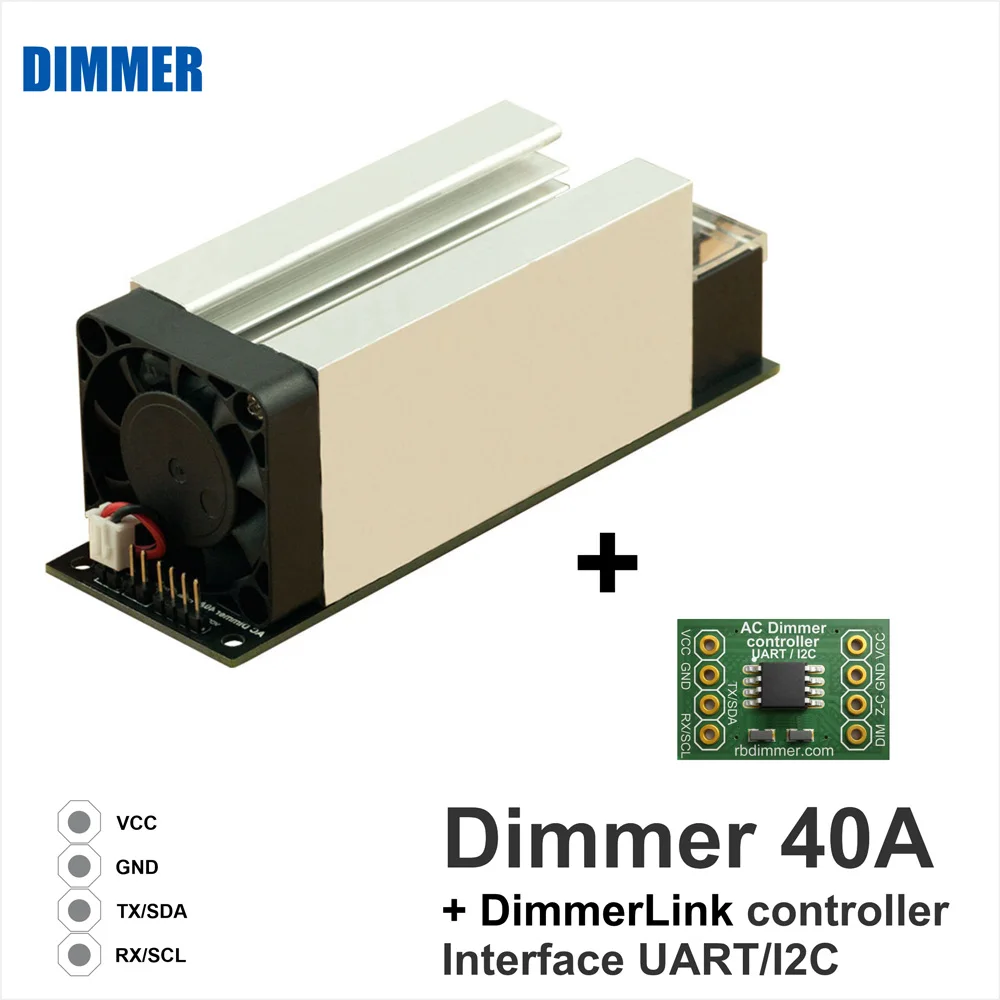

Variateur module AC haute puissance pour charge élevée 40A 600V, 1 canal, logique 3.3V/5V

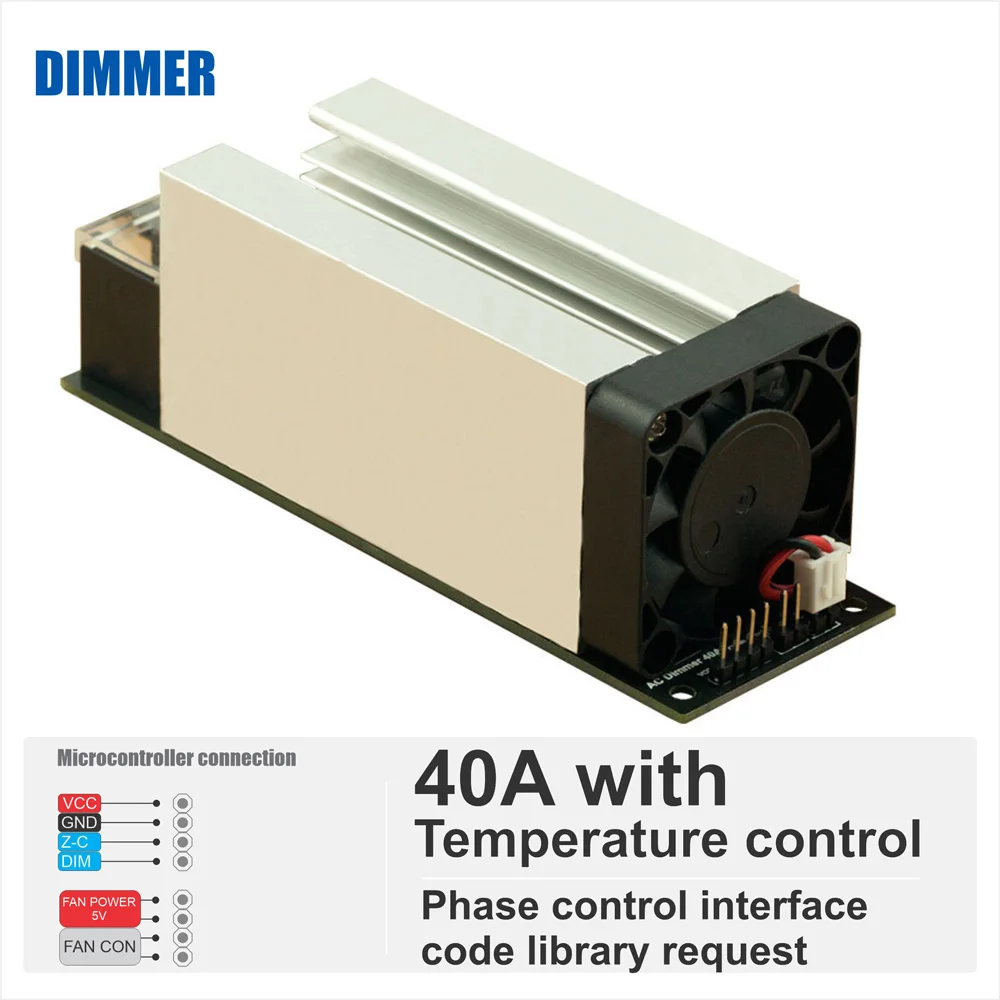

https://RBDIMMER.COM Support technique, bibliothèque, support communautaire pour AC Dimmer Module variateur AC 1 canal haute puissance 40A Variateur AC 40A est un Module de bricolage — pas un appareil fini — qui s'intègre à votre projet en se connectant à un microcontrôleur.Conçu pour applications à haute puissance , il gère en toute sécurité jusqu'à 40A , ce qui le rend idéal pour projets d'automatisation industrielle et domestique nécessitant une régulation fluide de radiateurs, moteurs monophasés puissants, pompes et grands systèmes de ventilation Performance haute puissance avec refroidissement efficace Ce variateur est conçu pour les charges exigeantes, avec un grand dissipateur thermique et un ventilateur de refroidissement actif pour dissiper efficacement la chaleur pendant le fonctionnement.Cela garantit des performances stables et une durée de vie prolongée, même sous des charges lourdes continues. Option supplémentaire : CONTRLE DE LA TEMPRATURE.Système intelligent de gestion thermique Ce variateur avancé est doté d'un capteur de température intégré qui surveille en permanence la température du TRIAC.Le Bibliothèque rbpowerESP32 gère activement la vitesse du ventilateur de refroidissement en fonction des conditions thermiques en temps réel : basse température, le ventilateur réduit automatiquement sa vitesse ou s'éteint complètement pour économiser l'énergie. En fonctionnement normal, la vitesse du ventilateur s'ajuste intelligemment pour maintenir une température optimale. Si des seuils de température critiques sont atteints, le système vous alerte pour réduire les niveaux de gradation ou l'arrêter, évitant ainsi d'endommager le TRIAC. Ce système de refroidissement intelligent garantit une durée de vie maximale des composants tout en minimisant la consommation d'énergie et le bruit. Capteur de courant intégré de haute précision Le capteur de courant intégré élimine le besoin de dispositifs de surveillance externes et offre des capacités complètes de gestion de l'alimentation. Surveillance de la consommation d'énergie en temps réel avec une grande précision Suivi de la consommation énergétique par minute, heure, jour, mois et année Calcul des coûts dans votre devise locale pour un suivi précis des dépenses Fonctionnalité de limitation de courant pour éviter les surcharges Données d'utilisation historiques pour générer des graphiques de consommation et des analyses Automatisation et contrôle polyvalents Grâce à notre offre complète Documentation et tutoriels , vous pouvez entièrement personnaliser votre système d'automatisation.Les applications possibles incluent : Contrôle précis de la température – associer avec des capteurs de température pour réguler les éléments chauffants. Automatisation industrielle – Ajuster les vitesses des moteurs pour les pompes, les compresseurs ou les systèmes de ventilation. Intégration de la maison intelligente – Se connecter à des plateformes cloud comme Assistant domestique ou contrôler à distance via ESPHome Tasmotha Efficacité énergétique – Programmer les heures de fonctionnement pour optimiser la consommation d'énergie et réduire les coûts. Intégration transparente du microcontrôleur La conception du variateur assure une totale isolation de la section CA haute puissance du circuit de commande basse tension , protégeant votre microcontrôleur.Il prend en charge Niveaux logiques 5 V et 3,3 V , ce qui le rend compatible avec Arduino, ESP32 et autres plateformes .Le rbdimmerESP32.h La bibliothèque simplifie le contrôle en gérant les interruptions et le timing, permettant une régulation précise de la charge sans codage complexe. Que vous automatisiez un système industriel, optimisiez la consommation d'énergie de votre domicile ou développiez un projet d'automatisation personnalisé, notre guides détaillés et assistance technique vous aidera à chaque étape. Bibliothèque universelle pour ESP32 La bibliothèque AC Dimmer rbdimmer ESP32 est une solution efficace pour contrôler la luminosité des appareils à courant alternatif (CA) à l'aide d'un microcontrôleur de la famille ESP32.La bibliothèque exploite les capacités matérielles de l'ESP32, telles que le traitement des interruptions GPIO et les temporisateurs de haute précision, pour contrôler avec précision le moment d'activation du TRIAC dans chaque demi-cycle de courant alternatif. Guide de la bibliothèque et téléchargement : Bibliothèque universelle pour ESP32| RBDIMMRE Compatible avec les frameworks Arduino, ESP-IDF et ESPHome Compatible avec les systèmes multiphasés Prise en charge de plusieurs canaux de gradation indépendants Utilisation minimale des ressources du processeur grâce aux interruptions matérielles et aux temporisateurs ESP Contrôle de luminosité de haute précision pour appareils AC Courbes de régulation de luminosité variées (linéaire, RMS, logarithmique) Détection automatique de la fréquence du réseau (50/60 Hz et autres) Transitions fluides entre les niveaux de luminosité Prise en charge des fonctions de rappel pour la synchronisation avec d'autres événements Spécification Puissance jusqu'à 600 V TRIAC BTA40 à 600 V Isolement Optocoupleur Niveau logique 3,3 V/5 V Point zéro Niveau logique Modulation (DIM/PWM) Niveau logique ON/OFF TRIAC Courant de signal >10 mA Environnement : Pour usage intérieur et extérieur Températures de fonctionnement : −20C à 80c Humidité de fonctionnement : environnement sec uniquement Ventilateur de refroidissement 5 V 200 mA Module de variation TRIAC AC 🔌 CHOISISSEZ VOTRE INTERFACE Caractéristique Standard (Commande de phase) Lien de variation UART/I2C Interface Signaux de passage par zéro + de porte UART (115200) ou I2C Bibliothèque requise Oui (rbdimmerESP32.h) ❌ Aucune bibliothèque nécessaire Complexité du code Gestion des interruptions, temporisateurs Commande de 3 à 4 octets Scintillement Dépend de la qualité du code ✅ Garanti sans scintillement Support de plateforme ESP32, Arduino (avec bibliothèque) Tout MCU avec UART/I2C Niveaux logiques 3,3 V, 5 V 1,8 V, 3,3 V, 5 V Idéal pour Utilisateurs avancés, synchronisation personnalisée Débutants, intégration rapide ⚠️ COMMENT IDENTIFIER VOTRE VERSION Lors de la commande, sélectionnez soigneusement : Vous avez sélectionné Vous recevrez Broches d'interface Norme 40A Variateur avec contrôle de phase VCC, masse, Z-C, DIM Variateur 40A + DimmerLink Variateur avec contrôleur UART/I2C VCC, GND, TX/SDA, RX/SCL 🎯 QUELLE VERSION EST LA PLUS ADAPTE VOS BESOINS ? ✅ Choisissez STANDARD (Commande de Phase) si vous : Utilisez déjà la bibliothèque rbdimmerESP32 dans votre projet Besoin du coût le plus bas possible Vous voulez un contrôle matériel direct Construction de systèmes multiphases Expérimenté en programmation basée sur les interruptions. ✅ Choisissez DIMMERLINK (UART/I2C) si vous : Vous voulez une simplicité plug-and-play Besoin d'un fonctionnement garanti sans scintillement Utilisation de Raspberry Pi, Orange Pi ou de n'importe quel SBC Linux Travailler avec des plateformes sans bibliothèques de gradateurs Construire une maison intelligente avec HomeAssistant/ESPHome Je souhaite contrôler via un adaptateur USB-UART depuis un PC. Préférez un code minimal (littéralement 5 lignes !) 🔧 VERSION STANDARD — Interface de contrôle de phase Comment ça marche La version Standard émet deux signaux : Z-C (Traversée du zéro) — impulsion à chaque passage par zéro alternatif DIM (Porte) — vous envoyez une impulsion de déclenchement pour activer le TRIAC Votre microcontrôleur doit : Détecter l'interruption de passage par zéro Calculer le délai en fonction de la luminosité souhaitée Envoyer une impulsion de porte à synchronisation précise. Répéter 100 à 120 fois par seconde. Nécessite la bibliothèque Nous fournissons rbdimmerESP32.h Bibliothèque qui gère toute la complexité de la gestion du temps. // Exemple Arduino/ESP32 (avec bibliothèque) : #inclure Lampe à variateur variateur // Broche de porte, broche ZC vide installation () { Variateur commencer (MODE_NORMALE, ACTIV); vide boucle () { Variateur Définir la puissance // 50% Plateformes prises en charge ✅ ESP32, ESP 8266 Prise en charge complète de la bibliothèque ✅ Arduino Uno/Méga Avec des limites ⚠️ Framboise Pi Nécessite un timing précis — difficile ❌ La plupart des autres plateformes Aucune bibliothèque disponible 🚀 VERSION DIMMERLINK — Interface UART/I2C Simplicité révolutionnaire DimmerLink dispose d'un dédié Microcontrôleur Cortex-M+ intégré à la carte de variation.Ce contrôleur gère TOUTES les opérations critiques en matière de synchronisation en interne : ✅ Détection de passage par zéro ✅ Calcul de l'angle de phase ✅ Déclenchement TRIAC avec une précision de microseconde ✅ Détection automatique 50/60 Hz ✅ Courbes de gradation multiples Il vous suffit d'envoyer des commandes simples ! Aucune bibliothèque requise – jamais ! Exemple Arduino (I2C) #inclure vide installation () { Fil. commencer (); vide boucle () { Fil. commencer la transmission 0x50 Fil. écrire 0x10 Registre de luminosité Fil. écrire // 50% Fil. Fin de la transmission (); retard Exemple Python (Raspberry Pi) depuis bus SMB importer Bus SMB autobus = Bus SMB bus. écrire des données en octet 0x50 0x10 # Définir 50 % Même depuis Terminal (Linux) : i2cset -y 1 0x50 0x10 50 # Réglez la luminosité à 50 % Avantages clés de DimmerLink 🔇 Sans scintillement Le matériel gère la synchronisation — impossible de scintiller 📚 AUCUNE BIBLIOTHQUE Fonctionne avec N'IMPORTE QUELLE langue de programmation 🌐 UNIVERSEL Arduino, ESP32, Raspberry Pi, STM32, PIC, n'importe quoi ! ⚡ Logique 1,8 V-5 V Connexion directe à n'importe quel MCU 📊 3 Courbes de gradation LINAIRE, RMS (incandescence), LOG (LED) 🔄 Fréquence automatique Détecte automatiquement 50/60 Hz 🔌 Double interface Basculez entre UART et I2C à tout moment Plateformes prises en charge (TOUTES !) Plateforme UART I2C Niveau logique Arduino Uno/Nano/Méga 5 V ESP32/ESP8266 3,3 V Framboise Pi 3/4/5 3,3 V Orange Pi / Pi banane 3,3 V Pilule bleue STM32 3,3 V Framboise Pi Pico 3,3 V ATtiny/nRF52/MSP430 1,8 V Adaptateur USB-UART (PC) Tout 💡 EXEMPLES D'APPLICATION 🏠 Maison intelligente Les deux versions fonctionnent avec HomeAssistant.Standard utilise le composant de variateur ESPHome, DimmerLink utilise un composant I2C/UART plus simple. 💡 clairage Incandescent (courbe RMS), LED à intensité variable (courbe LOG), Halogène (courbe RMS) 🔥 Chauffage Chaudières, chauffe-eau, lits chauffants pour imprimantes 3D, éléments chauffants industriels ⚙️ Moteurs Moteurs universels/à balais (perceuses, mélangeurs), ventilateurs.⚠️ PAS pour les moteurs à induction ! ⚡ COMPARAISON RAPIDE : Complexité du code Réglage de la luminosité à 50 % Version standard (ESP32 avec bibliothèque) #inclure Lampe à variateur variateur vide installation () { Variateur commencer (MODE_NORMALE, ACTIV); vide boucle () { Variateur Définir la puissance Nécessite : Installation de la bibliothèque, configuration correcte des broches, compréhension des modes d'interruption. Version DimmerLink (TOUTE plateforme) Fil. commencer la transmission 0x50 Fil. écrire 0x10 Fil. écrire Fil. Fin de la transmission (); Nécessite : Rien !Seulement 4 lignes, n'importe quel appareil compatible I2C ❓ FAQ Q : Puis-je utiliser la version Standard avec Raspberry Pi ? A : Techniquement oui, mais très difficile.Le système d'exploitation Raspberry Pi n'est pas en temps réel, ce qui entrane des problèmes de synchronisation et des scintillements. DimmerLink est fortement recommandé pour Raspberry Pi. Q : DimmerLink est-il compatible avec les projets rbdimmerESP32 existants ? R : Non, ils utilisent des interfaces différentes.DimmerLink utilise les commandes UART/I2C au lieu des signaux de contrôle de phase. Q : Puis-je basculer DimmerLink entre UART et I2C ? A : Oui !Envoyez une commande pour changer d'interface.Le réglage est enregistré en mémoire. Q : Que faire si j'ai besoin de contrôler plusieurs variateurs ? R : Standard : Chaque variateur nécessite des broches GPIO distinctes. DimmerLink (I2C) : Jusqu'à plus de 100 variateurs sur les mêmes 2 fils (adresses différentes) Q : Quelle version présente moins de scintillement ? R : DimmerLink — zéro scintillement garanti. La version standard dépend de la qualité de votre code et des performances du MCU. ️ AVERTISSEMENT DE SCURIT Il s'agit d'un module DIY pour les utilisateurs expérimentés Fonctionne avec une tension secteur dangereuse (110-240 V) Isolation et enceinte appropriées requises. Suivre les codes électriques locaux Ne pas utiliser par les enfants Choisissez judicieusement : Standard pour le contrôle avancé de la synchronisation, DimmerLink pour la simplicité et la fiabilité !
